| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-250/5 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | Fase singola | Capacità nominale: | 250 KVA |
|---|---|---|---|
| Classe di raffreddamento: | SU UN; Auto-raffreddato | Frequenza: | 50 Hz/60 Hz |
| Tensione primaria: | 4160GrdY/2400 | Voltaggio secondario: | 240/120V |
| Materiale di avvolgimento: | Acciaio | Efficienza: | 99,20% |
| Evidenziare: | Trasformatore monopaso montato su pad,Trasformatore montato su una piattaforma di distribuzione elettrica da 4160 V,Trasformatore montato su pad 250kva |
||

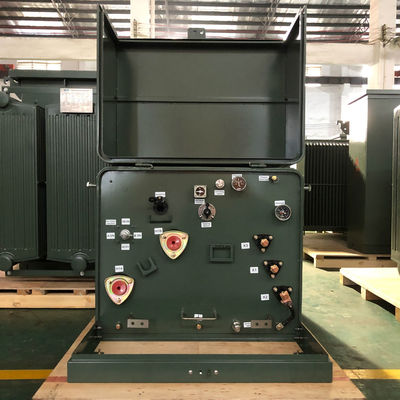

250Kva Pad monofase montato trasformatore olio immerso distribuzione di potenza elettrica 4160V

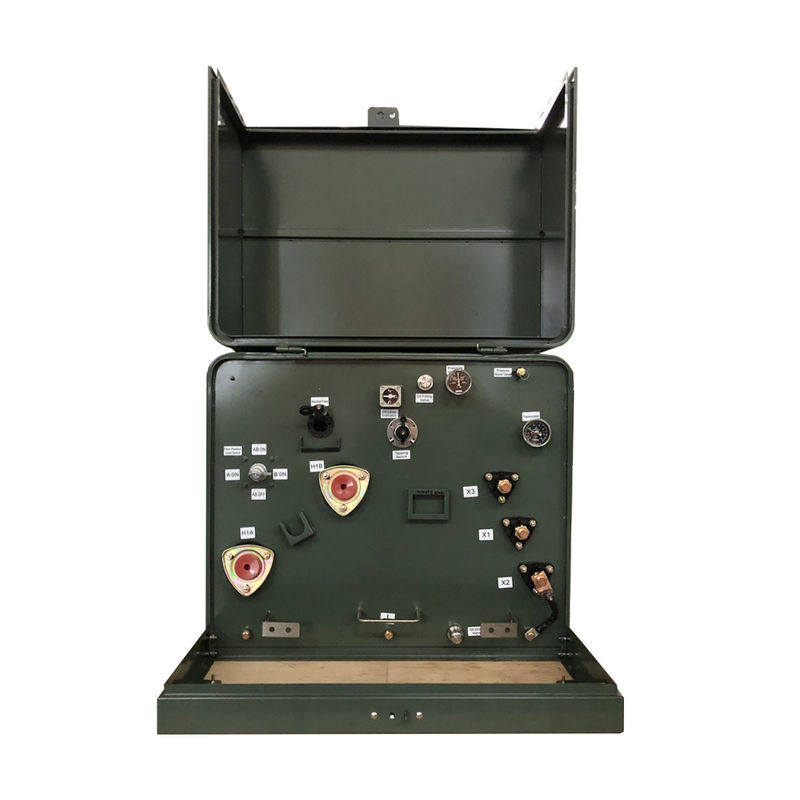

struttura
Riassunto
1)I trasformatori montati su una singola pastiglia sono collocati all'interno di un armadio con porte e serrature, di solito all'aperto.
2)Tutti questi trasformatori di distribuzione sono isolati ad olio, raffreddati a secco, disponibili in alimentazione a circuito o radiale e sono a fronte morto.
3) Questi trasformatori sono disponibili in due configurazioni di base, quella di alimentazione radio e quella di alimentazione a circuito, che vengono selezionate in base al tipo di circuito su cui i trasformatori devono essere inseriti.
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Fase singola |
| Capacità | 250 |
| Tensione primaria | 4160GrdY/2400 |
| Fasore primario | Wye a terra |
| BIL primario | 60 KV |
| Voltaggio secondario | 240/120V (L-N-L) |
| Fasore secondario | Doppia avvolgimento monofase |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classe di raffreddamento | ONAN; auto raffreddato |
| Efficienza | Soddisfare lo standard DOE 2016 |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 55 dBA |
| Altezza (altitudine) | 3300 ft (1000 metri) sopra il livello del mare |
| Materiale del serbatoio | Acciaio inossidabile 304 |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 99.20% |
| Perdita di carico totale (in watt) * | +/- 3445 W |
Foto di fabbrica
Specificità
| Trasformatore monofase montato su pad 25kva-500kva | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Disegno
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
