| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | S-5000/35 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $5000-$150000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Fase: | tre Fase | Capacità: | 5000KVA |
|---|---|---|---|
| Tensione primaria: | 34500GrdY/19920 | Voltaggio secondario: | 480 V |
| Frequenza: | 60 HZ | Aumento della temperatura: | 65°C |
| Livello sonoro: | 65dBA | Materiale di avvolgimento: | Acciaio |
| Evidenziare: | Trasformatore di distribuzione a montaggio pad 5000 kVA,Trasformatore di distribuzione a montaggio a pad immerso in olio,Trasformatore di distribuzione a tre fasi montato su pad |
||

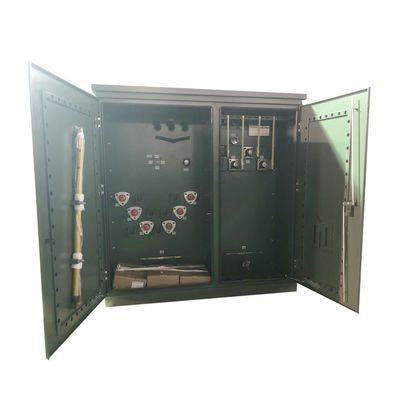

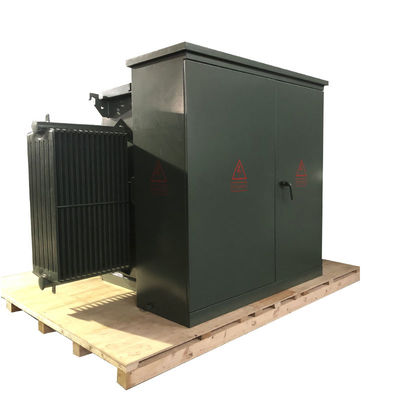

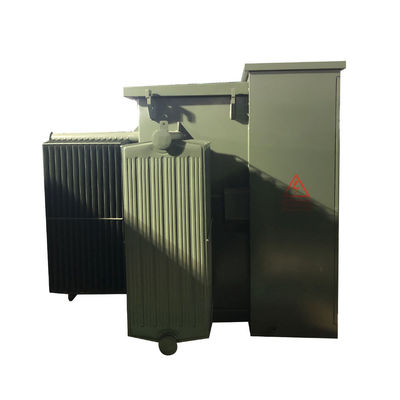

5000 kVA Pad Mount Trifase Transformatore di Distribuzione Immerso in Olio 35kv
WINLEY presenta una gamma completa di trasformatori di distribuzione a tre fasi a pad che rispettano gli standard ANSI®/IEEE® pertinenti.di cilindrata superiore a 1000 cm3.5 kV e potenze fino a 5.000 kVA, questi trasformatori sono ideali per applicazioni che richiedono alta tensione e una capacità considerevole, comprese le sottostazioni di potenza e il consumo di energia industriale.
Struttura
1) La parte del trasformatore e la parte del gabinetto di comando della variante statunitense, di cui la parte del trasformatore è una struttura completamente sigillata,e l'olio isolante può essere due tipi di olio ad alto punto di accensione o olio ordinario.
2)Il vano di controllo è diviso in una sala ad alta tensione e una sala a bassa tensione.
3)La sala ad alta tensione è dotata di: presa del cavo ad alta tensione, arrester del fulmine, maniglia di funzionamento dell'interruttore di carico, maniglia dell'interruttore del rubinetto di non eccitazione, fusibile di accensione, valvola di rilascio della pressione,termometro, manometro di pressione, manometro di posizione dell'olio, tappe di riempimento dell'olio, valvole di scarico dell'olio, ecc., interruttori di carico, cambiatori di rubinetto di spegnimento, fusibili a spina, ecc.sono tutti immersi nell'olio del trasformatore insieme al nucleo del trasformatoreIl cavo ad alta tensione e il trasformatore sono collegati da connettori per cavi a gomito.
4) Il lato a bassa tensione può essere installato con interruttori d'aria, trasformatori di corrente, nonché contatori di energia elettrica, ammetri e voltometri,e circuiti di uscita e dispositivi di compensazione della capacità possono essere configurati in base alle esigenze dell'utente.
Prestazioni
1.utilizzando la struttura di sigillamento del serbatoio ondulato, per evitare il contatto con l'aria, l'acqua a contatto con il trasformatore, riducendo il grado di invecchiamento dell'olio,per prolungare la vita utile del trasformatore■ Attraverso la deformazione elastica del corrugato per regolare il cambiamento di volume del trasformatore, le buse di calore dell'olio si restringono a freddo.
2. la struttura del prodotto per il tipo esterno, cuscino privo di olio, alto livello di antiinquinamento; in normale utilizzazione senza sostituzione dell'olio di trasformatore, veramente privo di manutenzione,garantire il funzionamento sicuro e l'affidabilità della rete.
3. il trasformatore dispone di dispositivi di sicurezza per il rilascio della pressione, quando la pressione di un trasformatore è troppo elevata,può essere rilasciato in modo sicuro e affidabile attraverso la valvola di sollievo della pressione per prevenire l'espansione dell'incidente.
Dati principali
| Configurazione del trasformatore | Pad riempito di liquido montato |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Operazione | Operazione a scatto (non omologata per a scatto) |
| Fase | Tre fasi |
| Capacità | 5 MVA (5000 KVA) |
| Gruppo vettoriale | YnD1 |
| Tensione primaria | 34500GrdY/19920 |
| Classe di tensione primaria | Classe 35 kV |
| Fasore primario | Wye a terra |
| BIL primario | 200 KV |
| Voltaggio secondario | 480 V |
| Classe di tensione secondaria | 1Classe di.2 kV |
| Fasore secondario | Delta |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Impedenza | 50,0% Tipico |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Indice di impulso | N/A |
| Fluido isolante | Fluido isolante esterificante di olio vegetale naturale biodegradabile - Fluido non PCB |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 65 dBA |
| Altezza (altitudine) | 3300 ft (1000 metri) sopra il livello del mare |
| Classificazione degli involucri | NEMA 3R Cabinet di cablaggio a prova di tempo, serbatoio sigillato |
| Dimensioni* | 96'' W x 108' D x 94' H |
| Peso a secco (in olio) * | 8,040 libbre |
| Peso totale (riempito di liquido) * | 14- 300 libbre. |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Caratteristiche | Assemblaggio di ingresso di bullone pentagomato |
| Percentuale di efficienza | 980,50% |
Disegni tecnici
Specificità
| Trasformatore a tre fasi montato su una pad | ||||
| Potenza nominale (KVA) | Alta tensione (KV) | Basso voltaggio (V) | Perdite (W) | |
| Perdita in assenza di carico (W) | Perdite durante il carico (W) | |||
| 75 KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri |
120/240V 480Y/ 277V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Accessori opzionali
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
