Luogo di origine: | Cina |
---|---|
Marca: | WINLEY |
Certificazione: | CE,ISO |
Numero di modello: | D-75/15 |
Quantità di ordine minimo: | 1 unità |
Prezzo: | $1000-$10000 |
Imballaggi particolari: | Cassa in compensato |
Tempi di consegna: | 30 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000 set/mese |
Fase: | Fase singola | Capacità nominale: | 75KVA o su misura |
---|---|---|---|
Tensione primaria: | 12470V o su misura | Voltaggio secondario: | 220 V |
Classe di raffreddamento: | KNAN; auto raffreddato | Impedenza: | 20,4% |
Materiale di avvolgimento: | Di rame o su misura | Efficienza: | 99,15% |
Evidenziare: | Trasformatore di distribuzione monofase montato su pad,Trasformatore di distribuzione montato su pad di 75 KVA,Trasformatore di distribuzione 220V montato su pad |

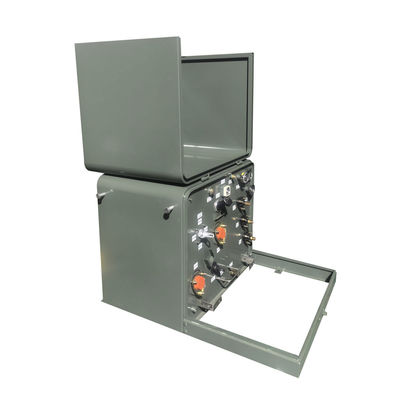

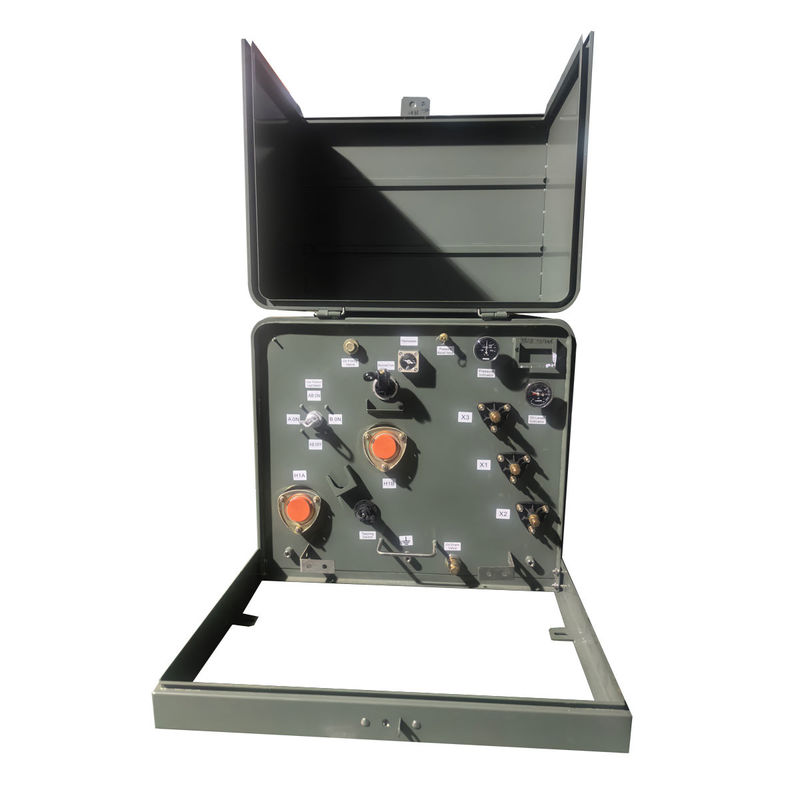

75Kva Transformatore di distribuzione monofase montato su pad Step Down 12470v 220v Outdoor
La capacità nominale del trasformatore monofase è di 15-250 kVA. Il trasformatore monofase è generalmente utilizzato nei luoghi in cui è necessaria l'alimentazione monofase per uso civile,come gli elettrodomestici, ecc., e la sua capacità è relativamente inferiore a quella di un trasformatore a tre fasi montato su un cuscinetto.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, ecc.
Caratteristica
Sistema di qualità certificato ISO 9001
Risponde allo standard di efficienza energetica DOE o supera gli standard ANSI/IEEE e NEMA
Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
Piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
1Dispositivo di sollevamento della pressione
2. Disposizioni di riempimento e scarico del liquido
3- Targa con nome inciso al laser
4Tasca di blocco galleggiante per un facile allineamento
5. Denominazioni delle buste deccali
6.Coperchio del serbatoio a cupola saldato
7.Clicca qui per ottenere i disegni del trasformatore
8. Strisce di manipolazione di materiale non corrosivo
9- Serbatoio coronato.
10Scala rimovibile
11Porta a cerniera con cerniere e barili in acciaio inossidabile
12. cintura di terra da X2 a terra del serbatoio
13. pozzi di buccia HV per i connettori del gomito anteriore morti
14. pozzi di carica ad alta tensione-200A e di carica a bassa tensione
Foto di fabbrica
Dati principali
Tipo di trasformatore | Connessione a un dispositivo di controllo |
Configurazione del trasformatore | Pad riempito di liquido montato |
Tipo di alimentazione del trasformatore | Alimentazione del circuito |
Operazione | Operazione di scadenza |
Fase | Tre fasi |
Capacità | 75 KVA |
Gruppo vettoriale | - Sì, sì. |
Tensione primaria | 13800GrdY/7968 |
Classe di tensione primaria | Classe 15 kV |
Fasore primario | Wye a terra |
BIL primario | 95 KV |
Voltaggio secondario | 208Y/120 |
Classe di tensione secondaria | 1Classe di.2 kV |
Fasore secondario | Wye-N |
BIL secondaria | 30 KV |
Frequenza | 60 Hz |
Aumento della temperatura | 65°C |
Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
Classe di raffreddamento | KNAN; auto raffreddato |
Classificazione degli interruttori di rottura del carico | 200 ampere, 15 kV |
Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
Materiale di avvolgimento | Acciaio |
Indice di temperatura ambiente | 40°C |
Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
Livello sonoro | 51 dBA |
Portello di accesso al coperchio del serbatoio | N/A |
Dimensioni* | 61"W x 43"D x 69"H |
Peso a secco (in olio) * | 730 libbre |
Peso totale (riempito di liquido) * | 2, 160 libbre |
Percentuale di efficienza | 990,10% |
Specificità
Trasformatore monofase montato su pad 25kva-500kva | ||||||
Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
Voltaggio (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Disegno
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
