100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016

Marchio:	WINLEY
Numero di modello:	D-100/35
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Fase:

Fase singola

Capacità nominale:

100kVA

Tensione primaria:

34500GrdY/19920V

Voltaggio secondario:

240/120V

Frequenza:

60 Hz

Materiale di avvolgimento:

Di rame/di alluminio

Efficienza:

99,10%

Capacità di alimentazione:

1000 set/mese

Evidenziare:

DOE 2016 Trasformatore di distribuzione montato su pad

Trasformatore di distribuzione montato su pad e immerso in olio

Trasformatore di distribuzione monofase montato su pad

Descrizione del prodotto

Transformatore di distribuzione monofase da 100Kva montato su pad, immerso in olio, soddisfa DOE 2016 34,5KV a 220V

La capacità nominale del trasformatore monofase è di 15-250 kVA. Il trasformatore monofase è generalmente utilizzato nei luoghi in cui è necessaria l'alimentazione monofase per uso civile,come gli elettrodomestici, ecc., e la sua capacità è relativamente inferiore a quella di un trasformatore a tre fasi montato su un pad. Risponde alle seguenti norme: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, ecc.

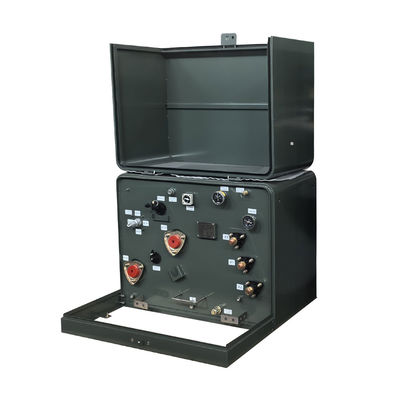

struttura

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 0

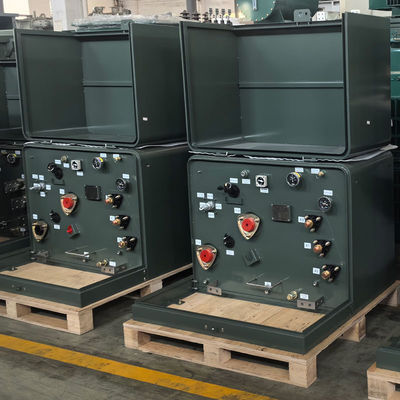

Foto di fabbrica

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 1

Dati principali

Tipo di trasformatore	Montaggio a pad, tipo di compartimento I e II
Configurazione del trasformatore	Pad riempito di liquido montato
Tipo di alimentazione del trasformatore	Alimentazione del circuito
Fase	Fase singola
Capacità	100 KVA
Tensione primaria	34500GrdY/19920
Classe di tensione primaria	Classe 35 kV
BIL primario	150 KV
Voltaggio secondario	240/120 (L-N-L) per la distribuzione di 120/240V
Classe di tensione secondaria	1Classe di.2 kV
BIL secondaria	30 KV
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Impedenza	10,7-2,7% Tipico
Accordo di risoluzione primario	Accordo ANSI di tipo I
Terminazione primaria	Clamping esternamente casse integrali con stanghe rimovibili, 200A morte di rottura
Classificazione degli interruttori di rottura del carico	200 ampere, 35 kV, 10 kArms
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Intervallo di temperatura di funzionamento ambiente	-40°C a +40°C (-50°F a +104°F)
Livello sonoro	51 dBA
Classificazione degli involucri	NEMA 3R Cabinet di cablaggio a prova di tempo, serbatoio sigillato
Dimensioni*	36.5''-W x 42.5''-D x 36''-H
Peso a secco (in olio) *	749.56 libbre
Peso totale (riempito di liquido) *	2,024.36 libbre
Classificazione	Risponde/sovrapassa i rating di efficienza del DOE 2016
Efficienza	990,10%
Nessuna perdita di carico (in watt) *	+/- 273W
Perdita di carico (in watt) *	+/- 1,105W

Specificità

Trasformatore monofase montato su pad 25kva-500kva
Capacità nominale (kVA)	Altezza	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	Efficienza
	Voltaggio (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Disegno

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 2

Accessori

Processo di produzione

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 4

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 5

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 6

100Kva pad monofase montato trasformatore di distribuzione olio immerso incontra DOE 2016 7

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
