| Luogo di origine: | Cina |
|---|---|
| Marca: | WINLEY |
| Certificazione: | CE,ISO |
| Numero di modello: | D-10/12.47 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | $1000-$10000 |
| Imballaggi particolari: | Cassa in compensato |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 set/mese |
| Tipo di trasformatore: | Trasformatore di distribuzione aereo | Capacità: | 10 KVA o su misura |
|---|---|---|---|
| Metodo di raffreddamento: | SU UN; Auto-raffreddato | Aumento della temperatura: | 65° |
| Tensione primaria: | 12470V | Voltaggio secondario: | 240/120 |
| Materiale di base: | Acciaio del silicio | Norme di efficienza: | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Evidenziare: | Trasformatore di distribuzione montato su palo da 10 Kva,12470V 240V trasformatore di distribuzione montato,Trasformatore di distribuzione monofase da 10 Kva |
||

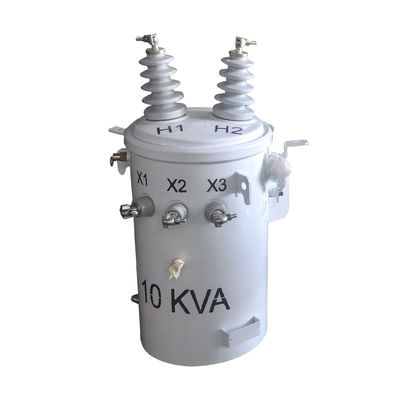

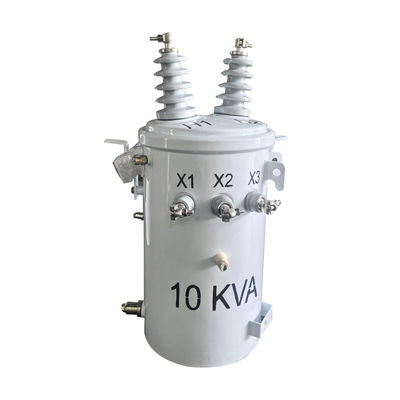

Trasformatore di distribuzione monovolumenico a polo monofase da 10Kva da 12470V a 240V DOE 2016 CSA ANSI/IEEE
Il trasformatore è una struttura di tenuta a cilindro, con dispositivi di messa a terra, ganci, manopole di supporto e una o due buste ad alta tensione sul coperchio.busta a bassa tensione sulla parete del serbatoio e del sigilloIl cambiatore del rubinetto deve essere regolato in base alle istruzioni dopo la disattivazione.
Comprensorio del prodotto
Fabbricazione a partire da prodotti della voce 8528
Altri dispositivi per la trasmissione di energia elettrica
tensione primaria fino a 36 kV
Altre tensioni di potenza inferiore o uguale a 480 V
Tipo di raffreddamento: ONAN
Fluidi disponibili: olio minerale e fluidi esterici
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo di tipo convenzionale |
| Fase | Fase singola |
| Capacità | 10 KVA |
| Tensione primaria | 12470 |
| Classe di tensione primaria | Classe 25 kV |
| Voltaggio secondario | 120/240V (L-N-L) |
| BIL secondaria | 30 KV |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 48 dBA |
| Materiale del serbatoio | Acciaio inossidabile 304 |
| Classificazione | Risponde/sovrapassa i rating di efficienza del DOE 2016 |
| Efficienza | 98.30% |
| Nessuna perdita di carico (in watt) | +/- 47 W |
| Perdita di carico totale (in watt) | +/- 156W |
| Perdita di carico totale (in watt) | +/- 203 W |
Disegno
Specificità
| 10kva-500kva Transformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
