5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V

Marchio:	WINLEY
Numero di modello:	S-5000/35
MOQ:	1 unità
prezzo:	$5000-$150000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL,CE,ISO

Fase:

Tre fasi

Capacità:

5000KVA

Tensione primaria:

34500V o su misura

Voltaggio secondario:

480 V

Frequenza:

60 Hz

Aumento della temperatura:

Impedenza (tipica):

50,75%

Materiale di avvolgimento:

di rame

Capacità di alimentazione:

1000 set/mese

Evidenziare:

Trasformatore elettrico montato su un cuscinetto da 480 V

Trasformatore elettrico montato su pad 5000Kva

34Trasformatore elettrico montato su una piattaforma di 5 kW

Descrizione del prodotto

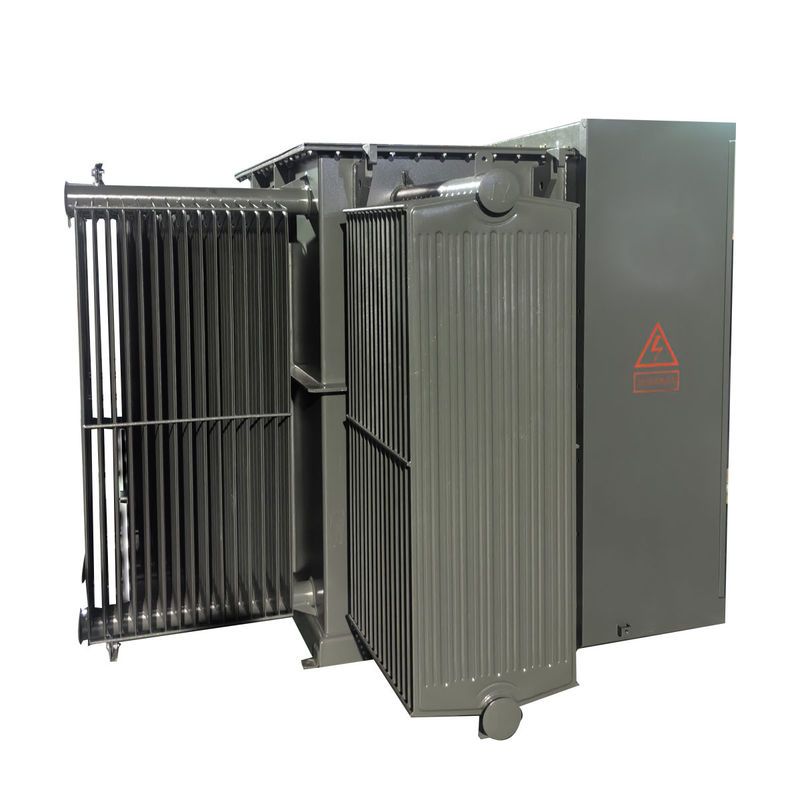

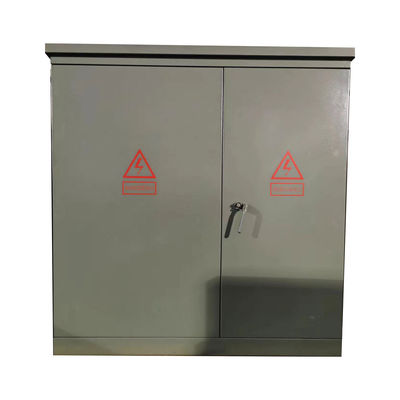

5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V

I trasformatori di distribuzione a tre fasi montati su pad sono potenti, affidabili e progettati pensando all'ambiente.questi trasformatori offrono maggiore affidabilità e protezione contro guasti di apparecchiature criticheI costi operativi e le emissioni di calore più basse di questi trasformatori li rendono una scelta ideale per una vasta gamma di applicazioni.

5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V 0

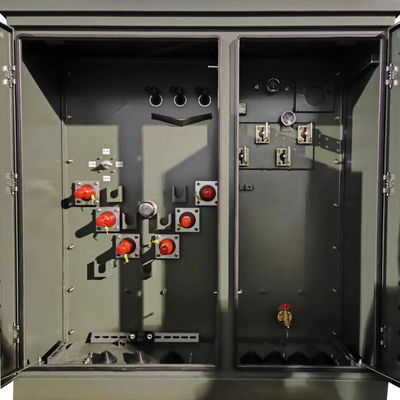

Struttura

5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V 1

Dati principali

Tipo di trasformatore	Connessione a un dispositivo di controllo
Configurazione del trasformatore	Pad riempito di liquido montato
Tipo di alimentazione del trasformatore	Alimentazione del circuito
Operazione	Operazione a scatto (non omologata per a scatto)
Fase	Tre fasi
Capacità	5 MVA (5000 KVA)
Gruppo vettoriale	YnD1
Tensione primaria	34500GrdY/19920
Voltaggio secondario	480 V
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	KNAN; auto raffreddato
Impedenza	50,0% Tipico
Norme di efficienza	Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Intervallo di temperatura di funzionamento ambiente	-40°C a +40°C (-50°F a +104°F)
Livello sonoro	65 dBA
Altezza (altitudine)	3300 ft (1000 metri) sopra il livello del mare
Dimensioni*	96'' W x 108' D x 94' H
Classificazione	Risponde/sovrapassa i rating di efficienza del DOE 2016
Percentuale di efficienza	980,50%
Perdita di carico totale (in watt) al 50%	+/- 16,640 W

Disegni tecnici

5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V 2

Specificità

Trasformatore a tre fasi montato su una pad
Potenza nominale (KVA)	Alta tensione (KV)	Basso voltaggio (V)	Perdite (W)
Potenza nominale (KVA)	Alta tensione (KV)	Basso voltaggio (V)	Perdita in assenza di carico (W)	Perdite durante il carico (W)
75 KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o altri	120/240V 480Y/ 277V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Accessori opzionali

5000Kva Trasformatore elettrico a tre fasi montato su pad Step-Down 34,5Kv a 480V 3

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
