Trasformatore monopaso montato su pad

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva

Tutte le categorie

Trasformatore trifase di isolamento

Trasformatore a tre fasi montato su una pad

Trasformatore monopaso montato su pad

Trasformatore di isolamento di UPS

Trasformatore medico di isolamento

Trasformatore industriale di controllo

Trasformatore di controllo di monofase

Trasformatore toroidale di isolamento

Tipo asciutto trifase trasformatore

Trasformatore automatico trifase

Regolatore di tensione trifase

Reattore trifase

Contattaci

Mr. Steven

steven@winley-electric.com

86-18650108051

Contatta ora

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva

Marchio:	WINLEY
Numero di modello:	D-37.5/5
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Fase:

Fase singola

Capacità nominale:

37.5Kva o su misura

Tensione primaria:

4160V

Voltaggio secondario:

240/120

Aumento della temperatura:

Classe di raffreddamento:

KNAN; auto raffreddato

Materiale di avvolgimento:

Acciaio

Fluido isolante:

Fluido di raffreddamento biodegradabile

Capacità di alimentazione:

1000 set/mese

Evidenziare:

4160V trasformatore montato su pad

37Trasformatore montato su pad di 0

5 KVA

Descrizione del prodotto

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva

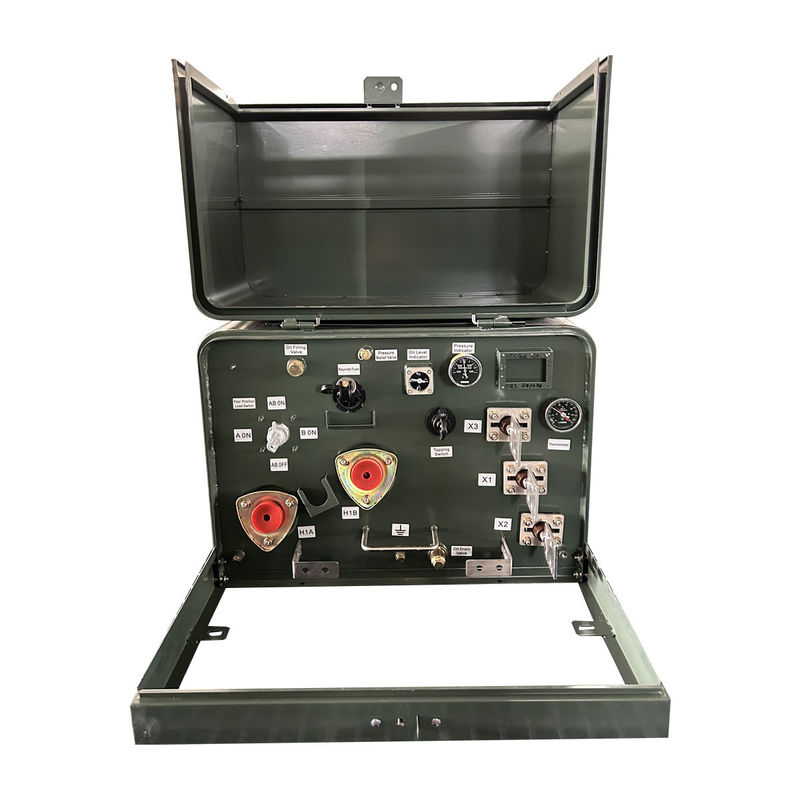

I trasformatori monofase montati su pad ANSI sono dotati di un armadietto a clamshell per una facile apertura e un accesso senza inibitori alle connessioni.La versatilità del progetto consente varie configurazioni di protezione e di commutazione.

Dettagli del prodotto

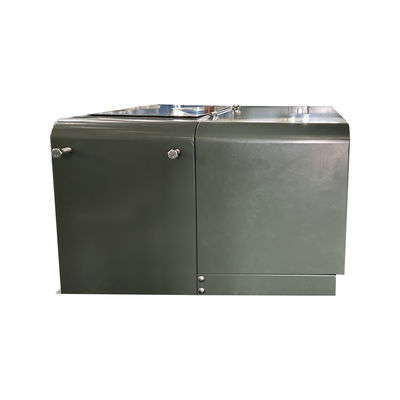

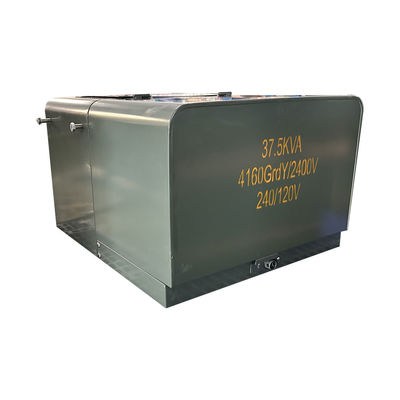

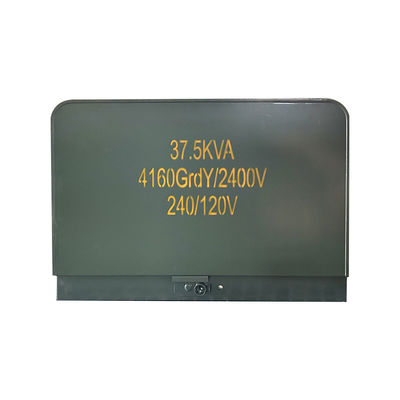

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 0

Dati principali

Fase	Fase singola
KVA	37.5
Tensione primaria	4160GrdY/2400
Voltaggio secondario	240/120V (L-N-L)
Frequenza	60 Hz
Aumento della temperatura	60°C
Efficienza	Rispetto dello standard DOE 2016
Fluido isolante	Fluido di raffreddamento biodegradabile
Classe di raffreddamento	KNAN
Frontale	Fronte morta primaria, Fronte viva secondaria.
Mangimi	circuito
Materiale di avvolgimento	Acciaio
Tipo di vernice	Vernice e rivestimento verde Munsell
Montaggio	Montaggio pad
Dimensioni	24 x 30 x 33
Peso	+/- 625 libbre
Classificazione
Conforme alla norma ANSI/IEEE #C57.12.25

Caratteristica

• Risponde o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A

Specificità

Trasformatore monofase montato su pad 25kva-500kva
Capacità nominale (kVA)	Altezza	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	Efficienza
	Voltaggio (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Disegno

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 1

Accessori

Processo di produzione

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 3

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 4

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 5

IEEE CSA Norme IEC Alimentazione a circuito singolo Pad di fase montato Transformer Oil Tipo 4160V a 240V 37.5Kva 6

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
