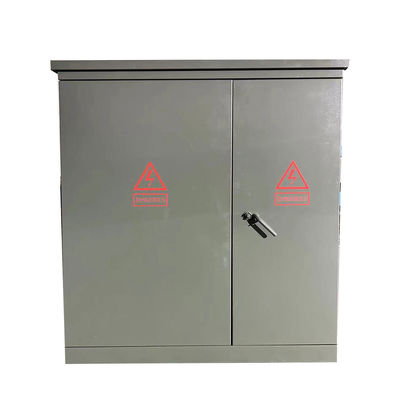

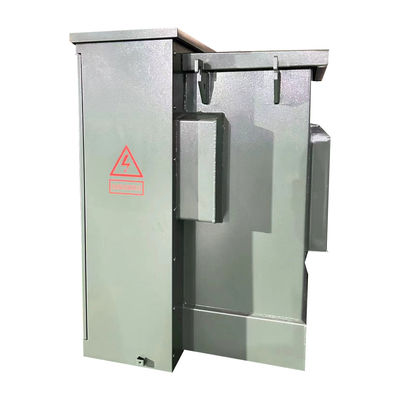

100Kva Trasformatore elettrico a tre fasi Trasformatore montato su pad Standard ANSI/IEEE 34500V A 208V

Prestazioni

1La struttura completamente sigillata e isolata può garantire la sicurezza della persona.
2Non è utilizzato solo per la rete anulare, ma anche per il terminale.
3Basse perdite, basso rumore, prestazioni superiori.
4- Temperatura bassa, capacità di sovraccarico.
5Il trasformatore adotta una struttura speciale e i suoi vantaggi eccezionali sono di alta qualità.

struttura del prodotto

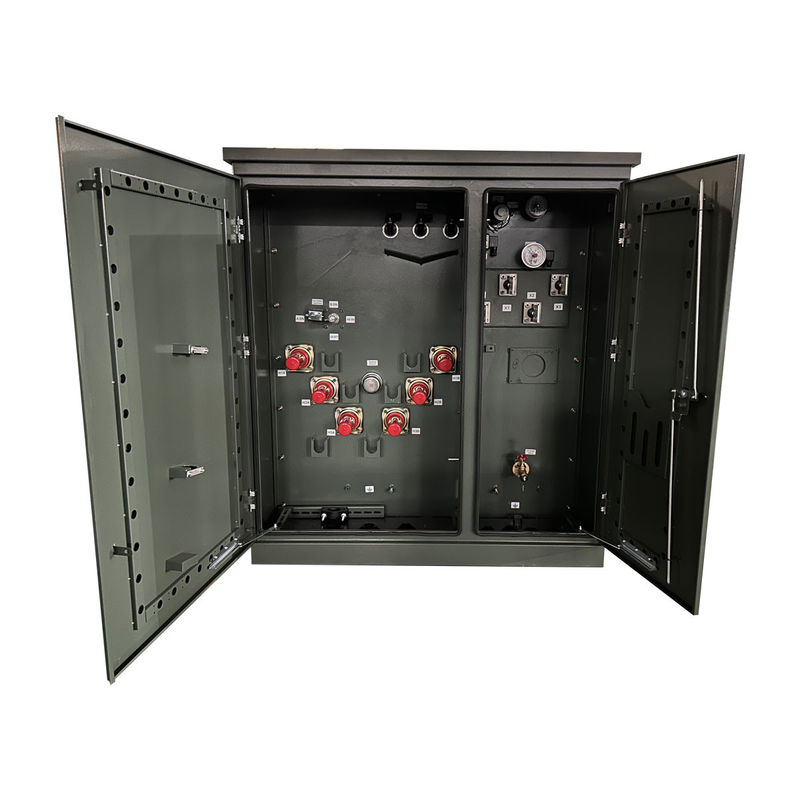

Il trasformatore montato a pad ha due strutture di layout: alimentazione a ciclo e alimentazione radiale.L'immagine qui sotto è il trasformatore a alimentazione a circuito e a alimentazione radiale prodotto da LVBIAN per il mercato nordamericano.

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo aver aperto la porta a bassa tensione.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.

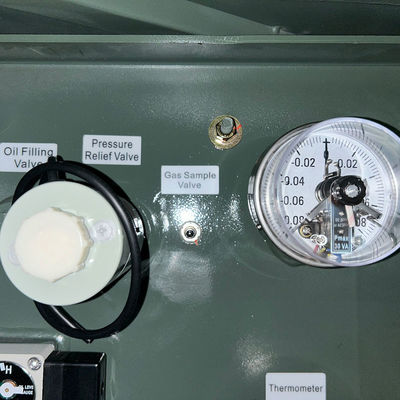

• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità del 2,5% al di sopra e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) nel coperchio del serbatoio del trasformatore.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• Progettati, fabbricati e testati secondo le ultime norme ANSI

Dati principali

Disegni tecnici

Specificità

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
