75Kva Transformatore monofase pieno di liquido con pad montato a doppia tensione da 34,5KV a 120/240

Marchio:	WINLEY
Numero di modello:	D-75/35
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Fase:

Fase singola

Capacità nominale:

75kVA

Tensione primaria:

13200GrdY/7620 e 4160GrdY/2400

Voltaggio secondario:

240/120V (L-N-L)

Configurazione del trasformatore:

Il cuscinetto riempito liquido ha montato

Classe di raffreddamento:

Aumento della temperatura:

Classificazione del fattore K (mitigazione armonica):

K-1 (norma)

Capacità di alimentazione:

1000 set/mese

Evidenziare:

34Trasformatore montato su una piattaforma di.5KV

Transformatore montato a pad 75kva

120/240 Trasformatore montato su pad

Descrizione del prodotto

75Kva Transformatore monofase pieno di liquido con pad montato a doppia tensione da 34,5KV a 120/240

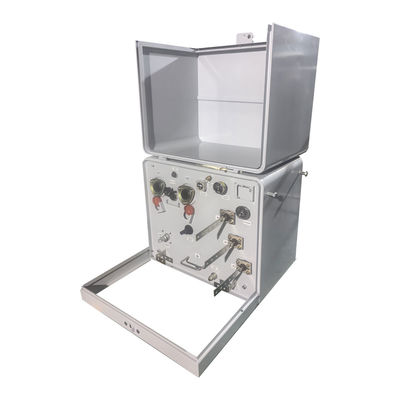

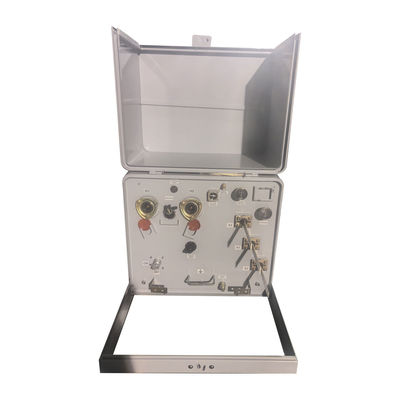

I trasformatori monofase montati su pad ANSI sono dotati di un armadietto a conchiglia per facilitare l'apertura e l'accesso senza ostacoli alle connessioni.La versatilità del progetto consente varie configurazioni di protezione e di commutazione.

struttura del prodotto

75Kva Transformatore monofase pieno di liquido con pad montato a doppia tensione da 34,5KV a 120/240 0

Caratteristica

• soddisfa o supera gli standard ANSI®, IEEE® e NEMA®
• Risponde alla norma di efficienza energetica 10 CFR parte 431 del DOE per i trasformatori di distribuzione
• Il rivestimento del serbatoio supera la norma IEEE Std C57.12.28TM-2005 e IEEE Std C57.12.29TM-2005 (solo unità in acciaio inossidabile)
• piena conformità alla norma IEEE Std C57.12.28TM-2005 requisiti di integrità degli involucri
• Targa con il nome inciso con il laser
• Disposizioni di sollevamento in acciaio inossidabile
• Disposizioni per la messa a terra del serbatoio
• Dispositivo automatico di sollevamento della pressione
• Olio minerale di qualità elettrica
• Porta a cerniera con perni e barili in acciaio inossidabile
• Tasca di serratura galleggiante per un facile allineamento
• Serratura a penta testa in acciaio inossidabile
• Disposizioni di riempimento e scarico dell'olio
• Scala rimovibile
• Copertura di serbatoio con cupola saldata
• pozzi di bucciazione ad alta tensione - 200 A

Dati principali

Fase	Fase singola
Capacità	75 KVA
Tensione primaria	34500V
Classe di tensione primaria	Classe 35 kV
Fasore primario	Delta
Voltaggio secondario	120/240 (L-N-L)
Classe di tensione secondaria	1Classe di.2 kV
Fasore secondario	Doppia avvolgimento monofase
BIL secondaria	30 KV
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Tap Changer	Cambiatore a 5 posizioni
Impedenza	10,8%
Tipo di connessione primaria	Fronte morta
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Fluido isolante	Olio minerale - Fluido non PCB - Fluido non PCB
Materiale di avvolgimento	Aluminici
Indice di temperatura ambiente	40°C
Livello sonoro	51 dBA
Dimensioni*	37.4''-W x 45.67''-D x 29.53''-H
Efficienza	99.00%
Basato su un trasformatore che funziona al 50% della base della targhetta kVA.
Perdite di carico basate sulla temperatura di riferimento a 85 °C.
Nessuna perdita di carico (in watt) *	+/- 247W
Perdita di carico (in watt) *	+/- 847W
Perdita di carico totale (in watt) *	+/- 1092W

Disegni del prodotto

75Kva Transformatore monofase pieno di liquido con pad montato a doppia tensione da 34,5KV a 120/240 1

Specificità

Trasformatore monopaso montato su pad Specificità
Classificazione	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	Altezza	Profondezza	Larghezza	Peso dell'olio ((kg)	Peso totale ((kg)
(kVA)	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	(mm)	(mm)	(mm)	Peso dell'olio ((kg)	Peso totale ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Accessori

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
