Olio da trasformatore montato su una piattaforma a 3 fasi da 500kva, da 12470v a 480v

Marchio:	WINLEY
Numero di modello:	S-500/12.47
MOQ:	1unit
prezzo:	$5000-$150000
Dettagli dell' imballaggio:	Plywood case
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

UL/cUL,CE,ISO

Fase:

Tre fasi

Tipo di trasformatore:

Riempia montato, Compartimentale tipo

Tensione primaria:

12470GrdY/7200

Voltaggio secondario:

480Y/277

Classe di raffreddamento:

SU UN; Auto-raffreddato

Frequenza:

60 Hz

Aumento della temperatura:

Materiale di avvolgimento:

superiore

Supply Ability:

1000set/month

Evidenziare:

Trasformatore montato su pad CSA

Trasformatore montato a pad 300Kva

DOE 2016 Trasformatore montato su pad

Descrizione del prodotto

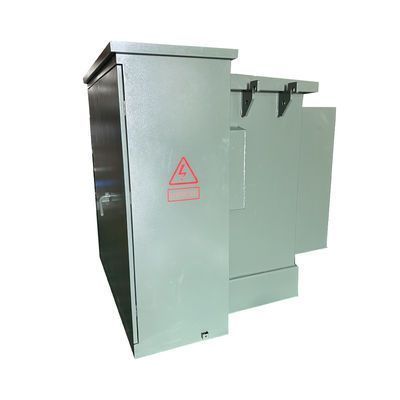

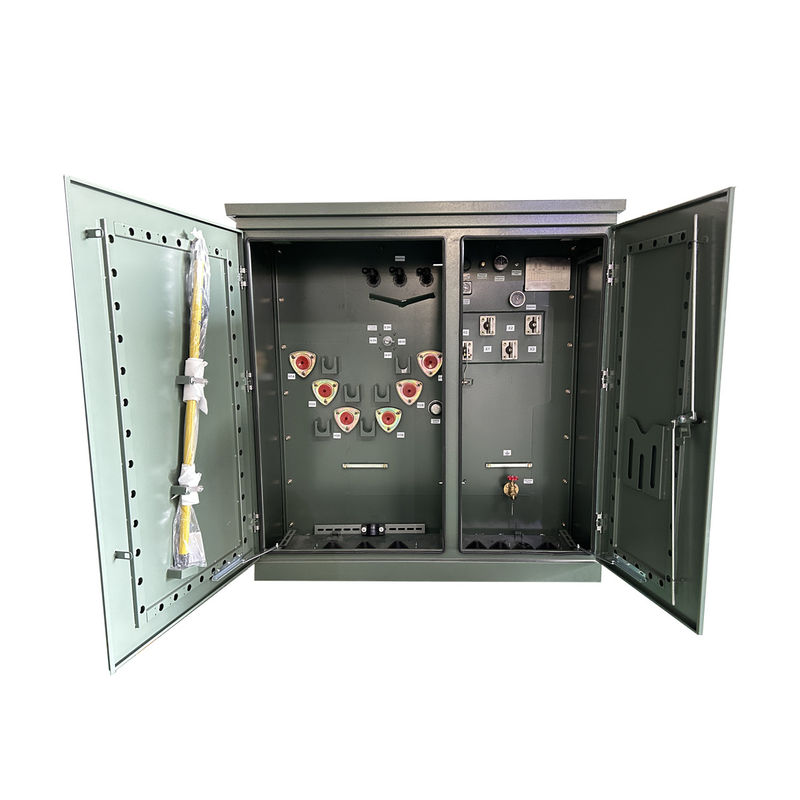

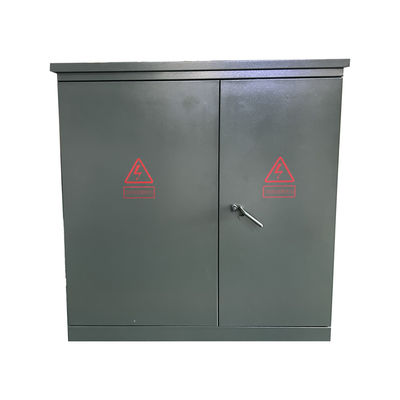

500kva 3 fase pad montato trasformatore olio riempito da 12470v a 480v Ansi Ieee standard

I trasformatori a tre fasi montati su pad che produciamo hanno ottenuto la certificazione UL, con capacità che vanno da 30 a 5500 kVA e tensioni fino a 34,5 kV.I nostri prodotti vengono esportati in grande quantità in Nord America, nelle Filippine e in altri paesi..

Olio da trasformatore montato su una piattaforma a 3 fasi da 500kva, da 12470v a 480v 0

Olio da trasformatore montato su una piattaforma a 3 fasi da 500kva, da 12470v a 480v 1

Caratteristica di prestazione

Piccole dimensioni, struttura compatta.
Basse perdite, basso rumore, basso aumento di temperatura.
Forte capacità di carico, alta capacità di sopportare cortocircuiti.
Struttura completamente chiusa e completamente isolata.
Metodi di cablaggio flessibili.
Comodo funzionamento, semplice manutenzione.

Disegni tecnici

Olio da trasformatore montato su una piattaforma a 3 fasi da 500kva, da 12470v a 480v 2

Dati principali

Fase	Tre fasi
Capacità	500 KVA
Tensione primaria	12470GrdY/7200
Voltaggio secondario	480Y/277
Frequenza	60 Hz
Aumento della temperatura	65°C
Classe di raffreddamento	ONAN; auto raffreddato
Tap Changer	Cambiatore a 5 posizioni
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Livello sonoro	56 dBA
Dimensioni	89'' W x 53' D x 50' H
Peso	4,650 libbre
Percentuale di efficienza	99.15%
Basato su un trasformatore che funziona al 50% della base della targhetta kVA.
Perdite di carico basate sulla temperatura di riferimento a 85 °C.
Nessuna perdita di carico (in watt)	+/- 698W
Perdita di carico totale (in watt) al 100%	+/- 4985 W

Specificità

Classificazione del prodotto
Potenza nominale (KVA)	Alta tensione (KV)	Basso Voltaggio (V)	Perdite senza carico (W)	Perdite durante il carico (W)	Altezza (mm)	Profondezza (mm)	Larghezza (mm)	Peso (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 o altri	277V 347 V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
