| Marchio: | WINLEY |
| Numero di modello: | D-100/13.8 |
| MOQ: | 1 unità |
| prezzo: | $1000-$10000 |
| Dettagli dell' imballaggio: | Cassa in compensato |
| Condizioni di pagamento: | T/T |

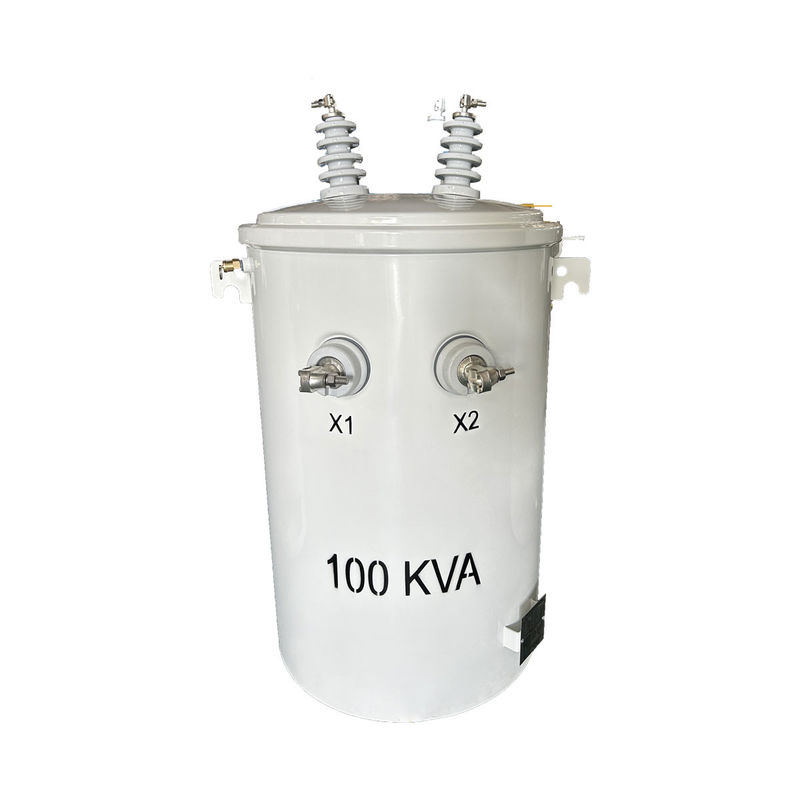

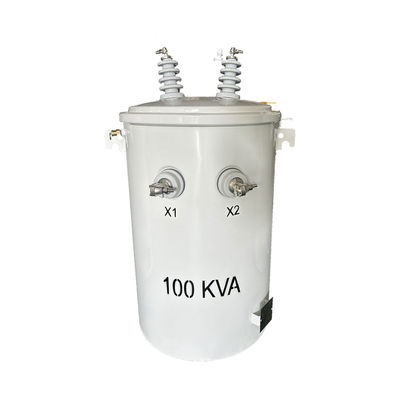

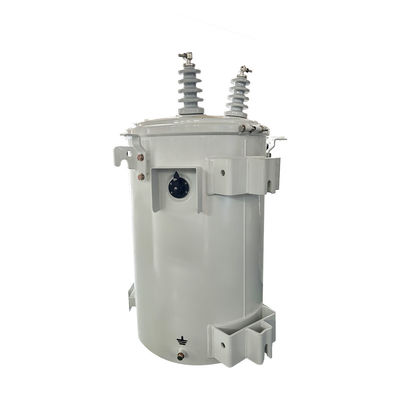

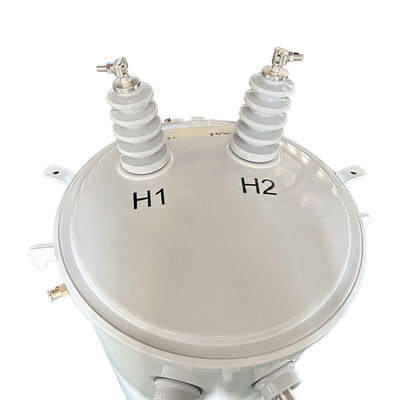

100 Kva Trasformatore a palo montaggiato monofase di potenza di palo Transformatore olio tipo 13,8kv a 277v Ansi Ieee Standard
I trasformatori montati su pali incorporano caratteristiche di protezione essenziali, un arrester di sovratensione sul lato ad alta tensione, un interruttore sul lato a bassa tensione,e include un fusibile protettivo incorporatoQuesta progettazione all-in-one elimina la necessità di dispositivi di protezione aggiuntivi, con conseguenti risparmi significativi durante l'installazione.
Le classificazioni dei trasformatori montati su pali variano in base al numero di fasi e ai requisiti di potenza del sistema di distribuzione elettrica.
struttura
Dati principali
| Tipo di trasformatore | Trasformatore di distribuzione aereo |
| Fase | Fase singola |
| Capacità | 100 KVA |
| Tensione primaria | 13800V |
| Voltaggio secondario | 277V |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | E |
| Classe di raffreddamento | ONAN |
| Norme di efficienza | DOE 2016 Standard, ANSI/IEEE Standard |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Livello sonoro | 51 dBA |
| Dimensioni* | 30.6''-W x 31,8''-D x 47,1''-H |
| Peso totale (riempito di liquido) * | 965 libbre |
| Efficienza | 990,10% |
| Basato su un trasformatore che funziona al 50% della base della targhetta kVA. | |
| Perdite di carico basate sulla temperatura di riferimento a 85 °C. | |
| Nessuna perdita di carico (in watt) | +/- 270 W |
| Perdita di carico totale (in watt) | +/- 1,100 W |
Disegni del prodotto
Specificità
| 10kva-333kva Trasformatore monofase immerso in olio | ||||||
| Capacità nominale (kVA) | Altezza | Basso Voltaggio (v) | Simbolo di connessione | Norme | Impedenza di cortocircuito (%) | Efficienza |
| Voltaggio (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Accessori
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi quando i prodotti saranno completati.
|
