| Marchio: | WINLEY |
| Numero di modello: | S-112.5/13.2 |
| MOQ: | 1 unità |
| prezzo: | $5000-$150000 |
| Dettagli dell' imballaggio: | Cassa in compensato |
| Condizioni di pagamento: | T/T |
112.5kva Pad Transformers 3 Phase 13200V a 208Y Transformer Mounting Pad
I trasformatori a tre fasi montati su pad che produciamo hanno ottenuto la certificazione UL, con capacità che vanno da 30 a 5500 kVA e tensioni fino a 34,5 kV.I nostri prodotti vengono esportati in grande quantità in Nord America, nelle Filippine e in altri paesi..
Dati principali
| Tipo di trasformatore | Connessione a un dispositivo di controllo |
| Tipo di alimentazione del trasformatore | Alimentazione del circuito |
| Fase | Tre fasi |
| Capacità | 112.5 KVA |
| Gruppo vettoriale | DYN1 |
| Tensione primaria | 13200V |
| Voltaggio secondario | 208Y/120 |
| Frequenza | 60 Hz |
| Aumento della temperatura | 65°C |
| Classificazione di isolamento | Isolamento di classe E - 120°C, 248°F |
| Classe di raffreddamento | KNAN; auto raffreddato |
| Norme di efficienza | Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE |
| Classificazione del fattore K (mitigazione armonica) | K-1 (norma) |
| Materiale di avvolgimento | Acciaio |
| Indice di temperatura ambiente | 40°C |
| Intervallo di temperatura di funzionamento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Livello sonoro | 55 dBA |
| Altezza (altitudine) | 3300 ft (1000 metri) sopra il livello del mare |
| Dimensioni* | 60 W x 42 D x 68 H |
| Peso a secco (in olio) * | 900 libbre |
| Peso totale (riempito di liquido) * | 2500 libbre. |
| Percentuale di efficienza | 990,05% |
| Nessuna perdita di carico (in watt) | +/- 250 W |
| Perdita di carico totale (in watt) al 100% | +/- 1,280 W |
Struttura
Specificità
| Classificazione del prodotto | ||||||||
| Potenza nominale (KVA) |
Alta tensione (KV) |
Basso Voltaggio (V) |
Perdite senza carico (W) |
Perdite durante il carico (W) |
Altezza (mm) |
Profondezza (mm) |
Larghezza (mm) |
Peso (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 o altri |
277V 347 V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||

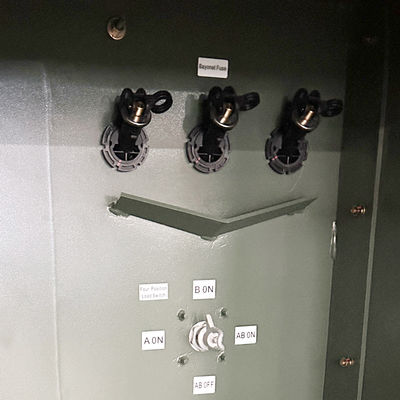

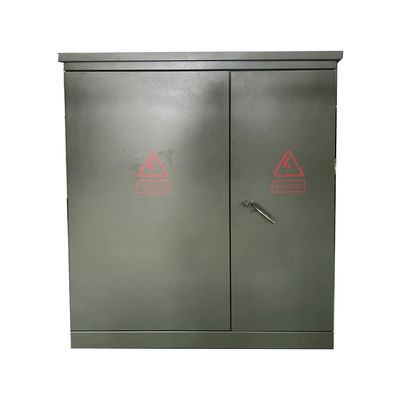

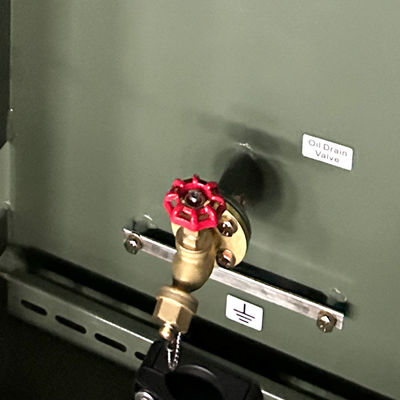

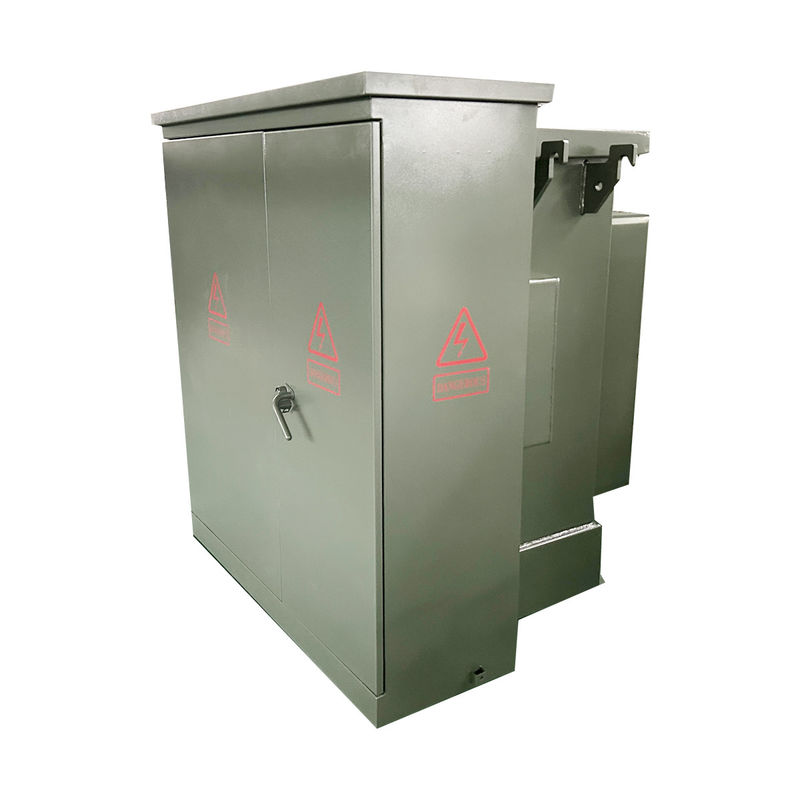

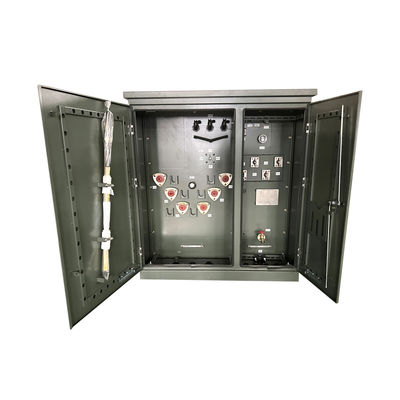

Foto del prodotto
Processo di produzione
Domande frequenti
1D: Posso avere un ordine di campione?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.
2Q: Qual è il tempo di consegna?
R: Tempo di produzione di massa 15-25 giorni.
3D: Quanto dura la garanzia?
A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.
4D: È disponibile OEM/ODM?
A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.
Servizi personalizzati:
a. colore personalizzato e funzione speciale.
b. scatola personalizzata.
c. stampare il logo del cliente.
d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.
5. Q: Come controllare la qualità dei prodotti?
R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
|
