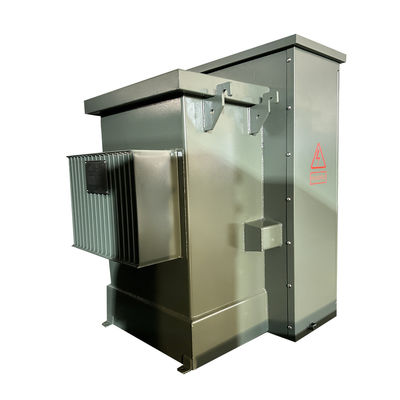

150kva Trasformatore a tre fasi montato su pad alimentazione radiale da 12470V a 208Y Certificazione UL

riassunto

Il trasformatore a tre fasi montato su una pastiglia immerge l'interruttore di carico e la fusibile sul lato ad alta tensione del trasformatore con il nucleo e gli avvolgimenti del trasformatore nello stesso serbatoio dell'olio,ha i vantaggi di una struttura avanzata, prestazioni affidabili, risparmio energetico e riduzione dei consumi, utilizzo flessibile, forte adattabilità e vantaggi economici.

WINLEY Trasformatore a tre fasi montato su pad UL/cUL Certificazione

Dati principali

Struttura

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.

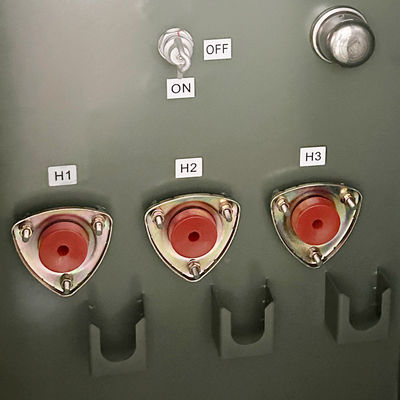

• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).

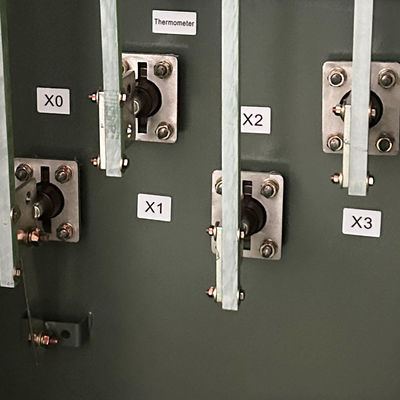

• LV BIL 30 ¢ 60 kV.

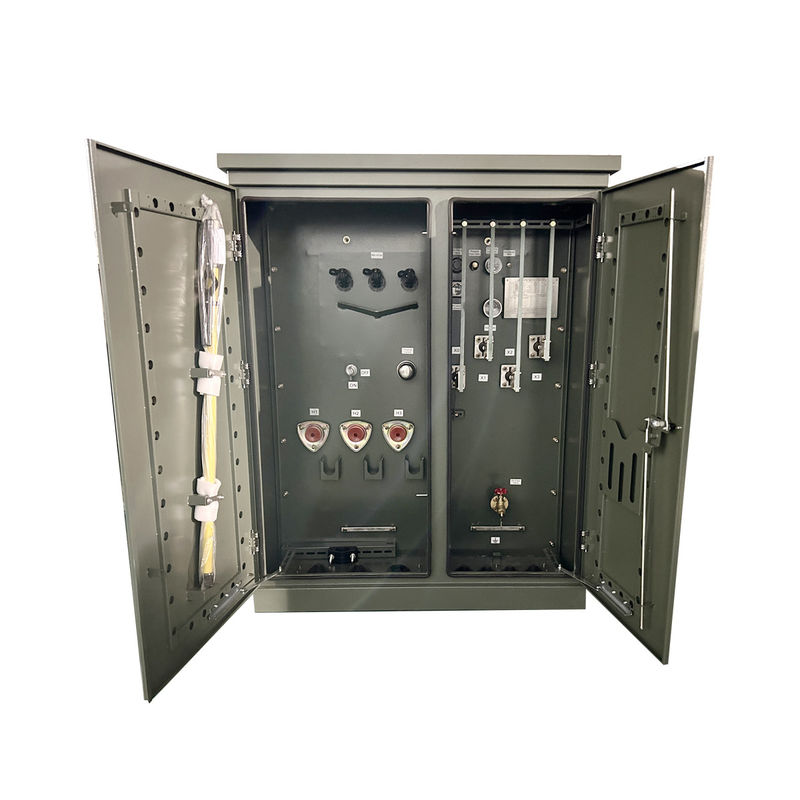

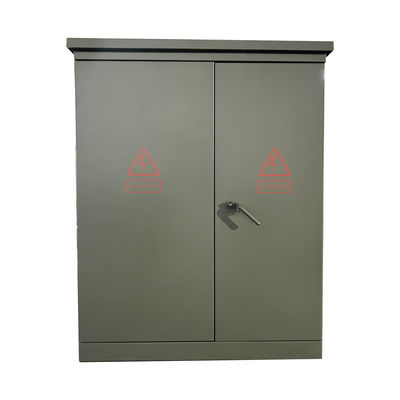

• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità superiore al 2,5%
e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) in trasformatore
copertura del serbatoio.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• progettati, fabbricati e testati in conformità
con le ultime norme ANSI

Disegni tecnici

Specificità

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
