Trasformatore montato su palo

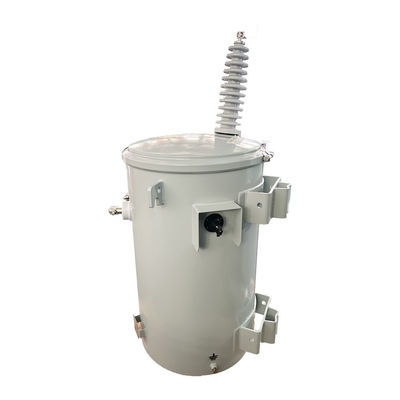

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V

Tutte le categorie

Trasformatore trifase di isolamento

Trasformatore a tre fasi montato su una pad

Trasformatore monopaso montato su pad

Trasformatore di isolamento di UPS

Trasformatore medico di isolamento

Trasformatore industriale di controllo

Trasformatore di controllo di monofase

Trasformatore toroidale di isolamento

Tipo asciutto trifase trasformatore

Trasformatore automatico trifase

Regolatore di tensione trifase

Reattore trifase

Contattaci

Mr. Steven

steven@winley-electric.com

86-18650108051

Contatta ora

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V

Marchio:	WINLEY
Numero di modello:	D-100/34.5
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo di trasformatore:

Trasformatori a base di olio

Capacità:

100 KVA

Tensione primaria:

34500GrdY/19920

Voltaggio secondario:

120/240V

Classe di raffreddamento:

SU UN; Auto-raffreddato

Materiale di avvolgimento:

Acciaio

Gruppo vettoriale:

Dyn11/Yyn0

Frequenza:

50/60 Hz

Capacità di alimentazione:

1000 set/mese

Evidenziare:

Trasformatore di distribuzione montato su palo da 120 V

Trasformatore di distribuzione montato su palo da 100 KVA

34Trasformatore di distribuzione montato su palo da 0

Descrizione del prodotto

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V

Norme di prodotto:

Tipo di olio: 25# /45# Norme petrolifere: IEC 60296 25#
Pressione della conchiglia: 25 kpa
Capacità di sovraccarico: 10% Norma di capacità di cortocircuito: ANSI C57.12-2000
Il rumore soddisfa le norme: ANSI/IEEE C57.12.90 o IEC 60076-10

struttura

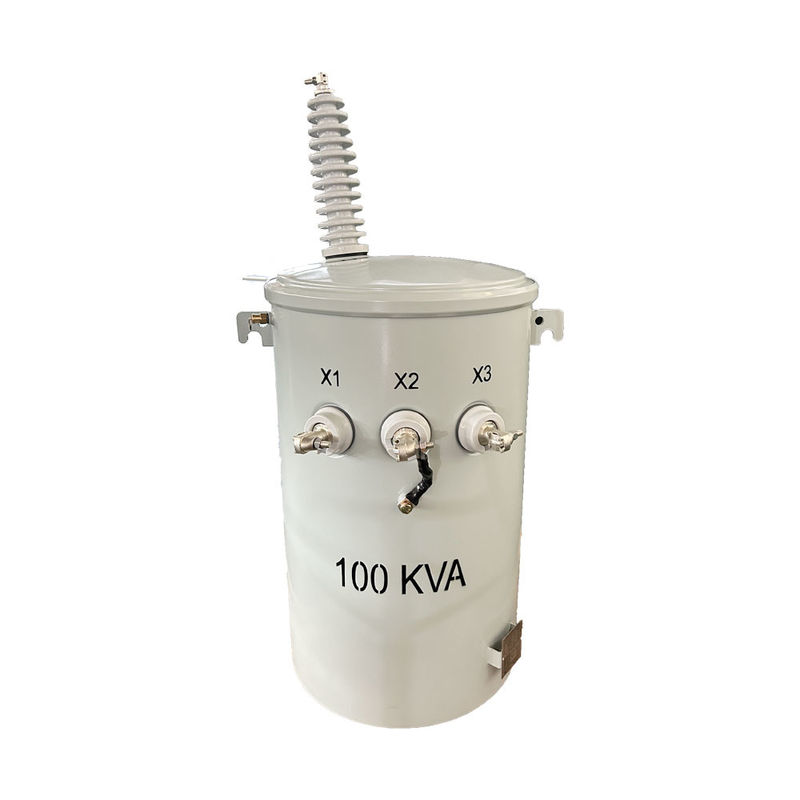

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V 0

Dati principali

Fase	Fase singola
Capacità	100 KVA
Tensione primaria	34500GrdY/19920
Voltaggio secondario	120/240V (L-N-L)
Fasore secondario	Doppia avvolgimento monofase
BIL secondaria	30 KV
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Norme di efficienza	DOE 2016 Standards, soddisfa gli standard ANSI/IEEE
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Livello sonoro	50 dBA
Materiale di base	Acciaio orientato al grano
Materiale del serbatoio	Acciaio rivestito
Dimensioni*	30.70''-W x 31.85''-D x 47.20''-H
Efficienza	990,05%
Nessuna perdita di carico (in watt)	+/- 270 W
Perdita di carico totale (in watt)	+/- 1,100 W

Disegni del prodotto

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V 1

Tipo convenzionale

Il trasformatore è una struttura di tenuta a cilindro, ciascuno è fissato con dispositivi di messa a terra, ganci, bracci di supporto conformi allo standard ANSI e una o due buste ad alta tensione sul coperchio,busta a bassa tensione sulla parete del serbatoioIl cambiatore del rubinetto deve essere regolato in base alle istruzioni dopo la disattivazione.

Specificità

10kva-500kva Transformatore monofase immerso in olio
Capacità nominale (kVA)	Altezza	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	Efficienza
Capacità nominale (kVA)	Voltaggio (v)	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 - 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Processo di produzione

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V 2

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V 3

100KVA Transformatore di distribuzione monofase montato su palo doppio voltaggio Step Down 34,5KV a 120V 4

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
