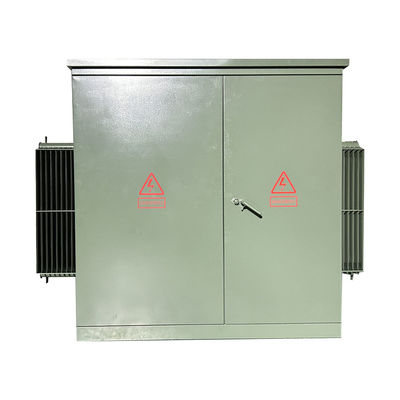

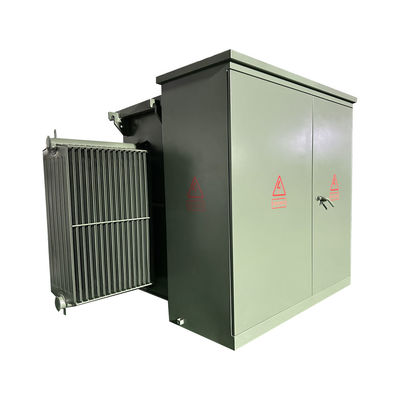

Trasformatore a tre fasi montato su pad 3000Kva 24940V a 4160Y/2400 UL Certificato

I trasformatori a tre fasi montati su pad che produciamo hanno ottenuto la certificazione UL, con capacità che vanno da 30 a 5500 kVA e tensioni fino a 34,5 kV.I nostri prodotti vengono esportati in grande quantità in Nord America, nelle Filippine e in altri paesi..

Dati principali

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.

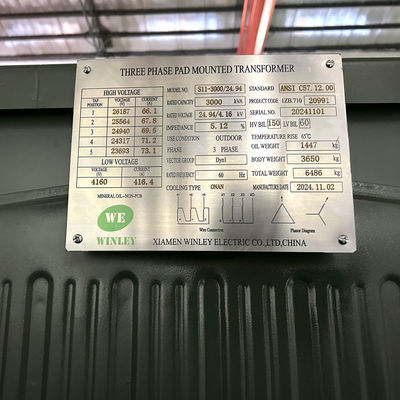

• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità superiore al 2,5%
e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) in trasformatore
copertura del serbatoio.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• progettati, fabbricati e testati in conformità
con le ultime norme ANSI

Disegni tecnici

Struttura del prodotto

1) La parte del trasformatore e la parte del gabinetto di comando della variante statunitense, di cui la parte del trasformatore è una struttura completamente sigillata,e l'olio isolante può essere due tipi di olio ad alto punto di accensione o olio ordinario.

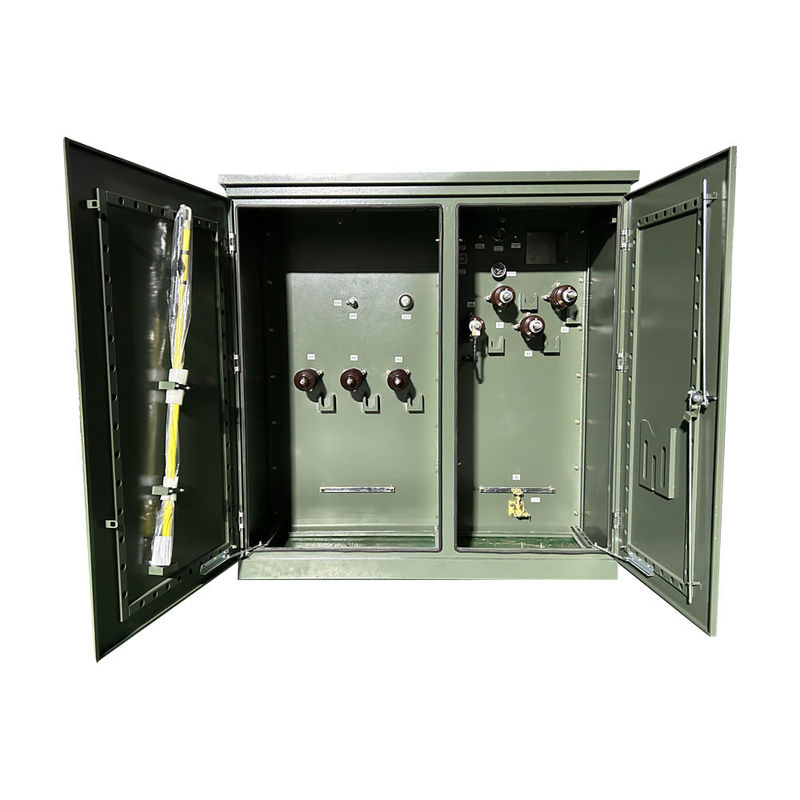

2)Il vano di controllo è diviso in una sala ad alta tensione e una sala a bassa tensione.

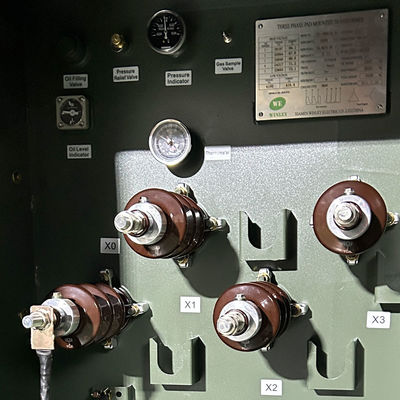

3)La sala ad alta tensione è dotata di: presa del cavo ad alta tensione, arrester fulmini, maniglia di comando dell'interruttore di carico, maniglia dell'interruttore del rubinetto di non eccitazione, fusibile di accensione, valvola di rilascio della pressione,termometro, manometro di pressione, manometro di posizione dell'olio, tappe di riempimento dell'olio, valvole di scarico dell'olio, ecc., interruttori di carico, cambiatori di rubinetto di spegnimento, fusibili a spina, ecc.sono tutti immersi nell'olio del trasformatore insieme al nucleo del trasformatoreIl cavo ad alta tensione e il trasformatore sono collegati da connettori per cavi a gomito.
4) Il lato a bassa tensione può essere installato con interruttori d'aria, trasformatori di corrente, nonché contatori di energia elettrica, ammetri e voltometri,e circuiti di uscita e dispositivi di compensazione della capacità possono essere configurati in base alle esigenze dell'utente.

Specificità

Norme applicabili

IEEE Std C 57.12.00 Standard per i requisiti generali standard per i trasformatori di distribuzione, alimentazione e regolazione immersi in liquido.
IEEE Std C 57.12.28 Equipaggiamento montato su un cuscinetto - Integrità del contenitore.
IEEE Std C 57.12.34 Requisiti normativi per trasformatori di distribuzione trifasici auto raffreddati montati su pad, di tipo compartimento
IEEE Std C 57.12.90 Standard Test Code for Liquid-Immerged Distribution, Power, and Regulating Transformers e IEEE Guide for Short-Circuit Testing of Distribution and Power Transformers.
IEEE Std C 57.12.91 Guida per il carico dei trasformatori immersi in olio minerale.

Processo di produzione

Certificazione UL/cUL

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
