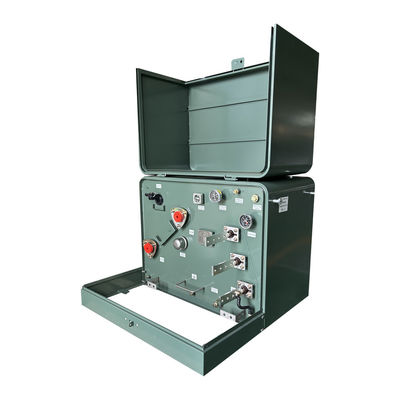

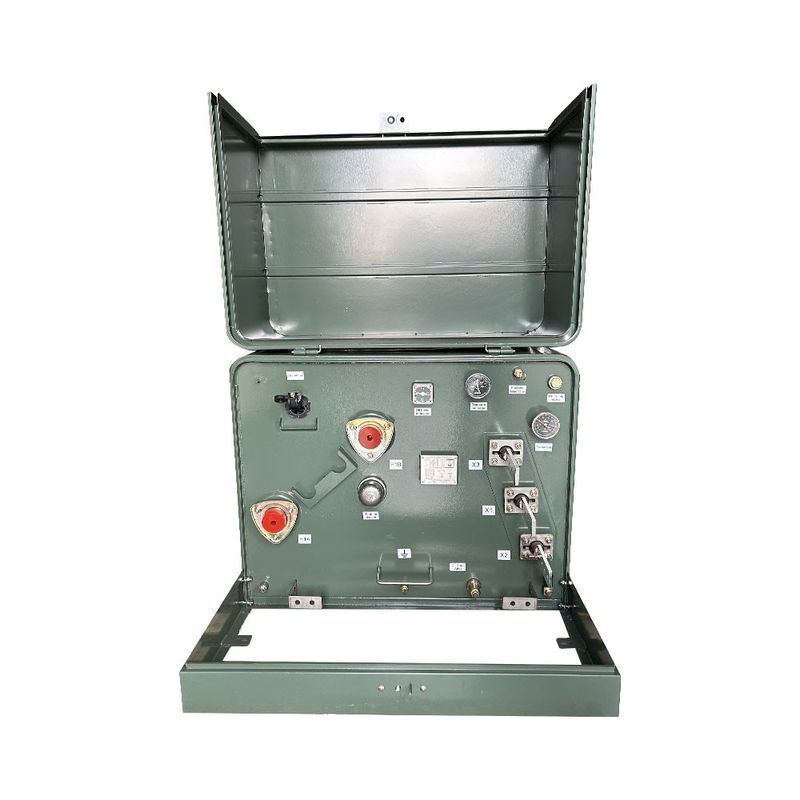

200kva pad monofase montato al trasformatore olio immerso 5KV classe ANSI IEEE standard

Marchio:	WINLEY
Numero di modello:	D-100/12.47
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo di trasformatore:

Riempia II montato e Compartimentale tipo

Capacità:

200 KVA

Tensione primaria:

4160GrdY/2400

Voltaggio secondario:

240/120V

Tipo dell'alimentazione:

Alimentazione del circuito

Classe di raffreddamento:

SU UN; Auto-raffreddato

Materiale di avvolgimento:

Acciaio

Gruppo vettoriale:

Capacità di alimentazione:

1000 set/mese

Evidenziare:

Trasformatore montato su pad per immersione in olio

Trasformatore montato su pad di classe 5 kV

Trasformatore montato su pad ANSI IEEE Standard

Descrizione del prodotto

200kva Pad monofase montato Transformer Oil Immerso 5 kV Classe ANSI IEEE Standard

Potenza nominale: 200 kVA
Valori di tensione primaria: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2 o altri
Valori di tensione secondaria: 120-240/240-480/600 o altri
Intervallo TAP H.V.: ±2×2,5% o altri
Tipo di connessione: Delta/Wye
TIPO: fronte morta/fronte attiva
BIL: 30-150
Norme: IEEE, CSA, DOE, NEMA

Dettagli del prodotto

200kva pad monofase montato al trasformatore olio immerso 5KV classe ANSI IEEE standard 0

Dati principali

Fase	Fase singola
Capacità	200 KVA
Gruppo vettoriale	II6
Tensione primaria	4160GrdY/2400
Voltaggio secondario	240/120V (L-N-L)
Fasore secondario	Doppia avvolgimento monofase
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Norme di efficienza	Risponde agli standard DOE 2016 e ANSI/IEEE
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Livello sonoro	55 dBA
Montaggio	Montaggio pad
Efficienza	99.20%
Nessuna perdita di carico (in watt) *	+/- 680 W
Perdita di carico (in watt) *	+/- 2,760 W

Disegni del prodotto

200kva pad monofase montato al trasformatore olio immerso 5KV classe ANSI IEEE standard 1

Specificità

SSpecificità del trasformatore montato su pad in fase angolare
Classificazione	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	Altezza	Profondezza	Larghezza	Peso dell'olio ((kg)	Peso totale ((kg)
(kVA)	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	(mm)	(mm)	(mm)	Peso dell'olio ((kg)	Peso totale ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Accessori opzionali

WINLEY 200 kVA trasformatore monofase montato su pad funziona in modo sicuro, affidabile ed efficiente e può essere installato all'interno e all'esterno.è rispettoso dell'ambiente, facile da installare e ha un basso costo di acquisto, quindi è ampiamente utilizzato in luoghi residenziali, commerciali e altri luoghi pubblici.

Processo di produzione

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

200kva pad monofase montato al trasformatore olio immerso 5KV classe ANSI IEEE standard 5

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
