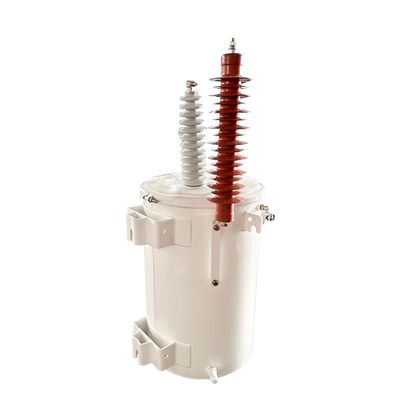

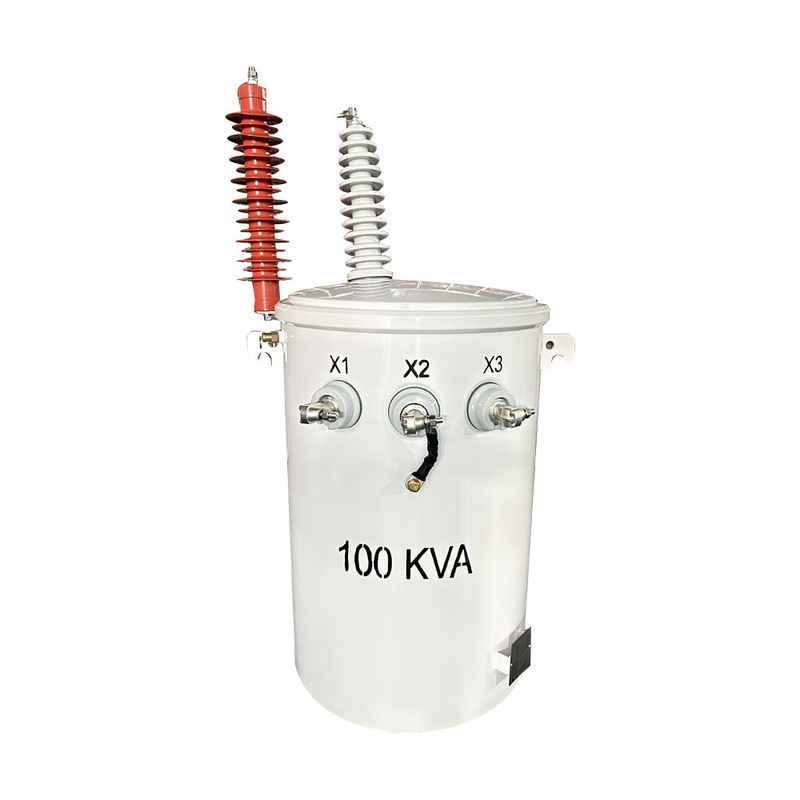

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV

Tutte le categorie

Trasformatore trifase di isolamento

Trasformatore a tre fasi montato su una pad

Trasformatore monopaso montato su pad

Trasformatore di isolamento di UPS

Trasformatore medico di isolamento

Trasformatore industriale di controllo

Trasformatore di controllo di monofase

Trasformatore toroidale di isolamento

Tipo asciutto trifase trasformatore

Trasformatore automatico trifase

Regolatore di tensione trifase

Reattore trifase

Contattaci

Mr. Steven

steven@winley-electric.com

86-18650108051

Contatta ora

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV

Marchio:	WINLEY
Numero di modello:	D-100/13.8
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo di trasformatore:

Trasformatori a base di olio

Capacità:

100 KVA

Tensione primaria:

13800GrdY/7968

Voltaggio secondario:

120/240V

Classe di raffreddamento:

Materiale di avvolgimento:

Acciaio

Valutazione dell'isolamento:

Isolamento di classe E - 120°C, 248°F

Norme di efficienza:

Risponde agli standard DOE 2016 e ANSI/IEEE

Capacità di alimentazione:

1000 set/mese

Evidenziare:

13.8KV trasformatore montato su palo

Trasformatore montato su palo da 100 KVA

Trasformatore di distribuzione montato su palo

Descrizione del prodotto

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI/ IEEE Standard 13.8KV

I trasformatori montati su pali prodotti da WINLEY ELECTRIC hanno potenze nominali comprese tra 10 kVA e 333 kVA e soddisfano le norme ANSI/IEEE C57, IEC60076 e altre norme.e soddisfa o addirittura supera i requisiti di efficienza del DOE e della CSA.

Dati principali

Tipo di trasformatore	Trasformatore di distribuzione aereo di tipo convenzionale
Fase	Fase singola
Capacità	100 KVA
Tensione primaria	13800GrdY/7968
Voltaggio secondario	120/240V (L-N-L)
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Norme di efficienza	Risponde agli standard DOE 2016 e ANSI/IEEE
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Peso del liquido*	205.93 libbre
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Livello sonoro	50 dBA
Dimensioni*	30.70''-W x 31.85''-D x 47.20''-H
Peso totale (riempito di liquido) *	965 libbre
Efficienza	990,05%
Nessuna perdita di carico (in watt)	+/- 270 W
Perdita di carico totale (in watt)	+/- 1,100 W

Disegni del prodotto

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV 0

Specificità

10kva-500kva Transformatore monofase immerso in olio
Capacità nominale (kVA)	Altezza	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	Efficienza
Capacità nominale (kVA)	Voltaggio (v)	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 - 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Processo di produzione

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV 1

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV 2

100KVA Transformatore di distribuzione aereo monofase montato su polo ANSI / IEEE Standard 13.8KV 3

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo un servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
