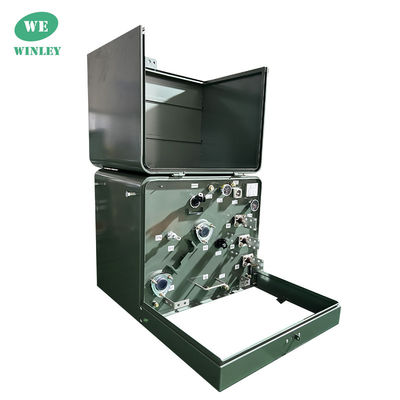

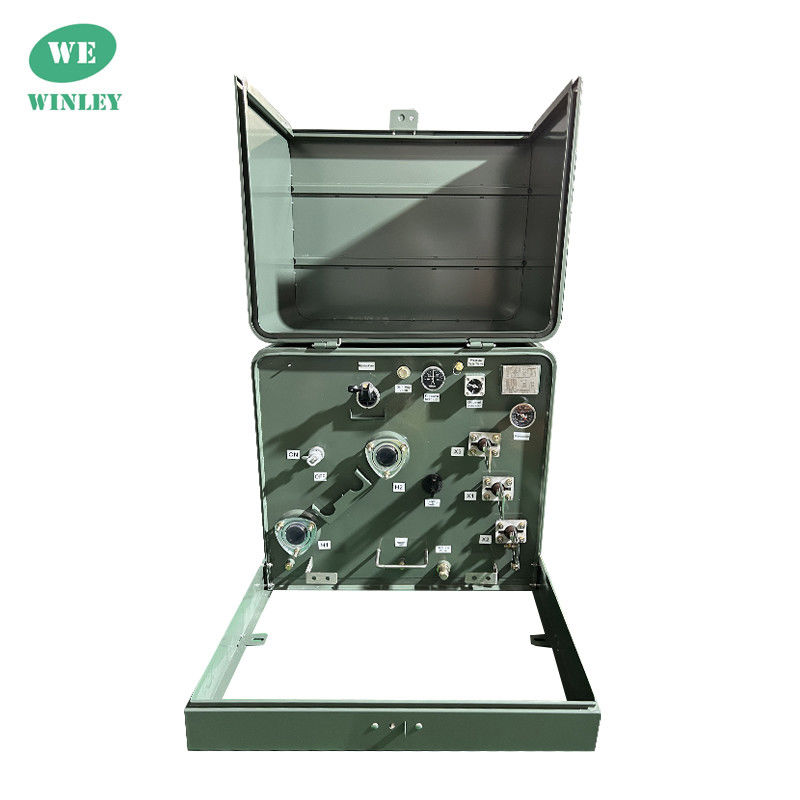

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA

Marchio:	WINLEY
Numero di modello:	D-100/35
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Cassa in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo di alimentazione del trasformatore:

Cuscinetto montato

Fase:

Fase singola

Frequenza:

60 Hz

Tensione primaria:

34500GrdY/19920

Voltaggio secondario:

240/120V

Materiale di avvolgimento:

Acciaio

Classe di raffreddamento:

SU UN; Auto-raffreddato

Norme di efficienza:

DOE 2016, ANSI/IEEE Norme

Capacità di alimentazione:

1000 set/mese

Evidenziare:

Trasformatore monofase montato su pad da 100kva

Trasformatore auto raffreddato monofase montato su pad

Descrizione del prodotto

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA️Affidabilità ed efficienza

Perché scegliere noi?

1I trasformatori monofase montati su pad prodotti da WINLEY sono sicuri, rispettosi dell'ambiente e personalizzabili, con una capacità di 10-333 KVA e una tensione fino a 34,5 KV.
2I prodotti sono progettati in base a più standard e soddisfano o addirittura superano DOE 2016, IEEE, ANS, CSA, IEC, NEMA e altri standard.
3La capacità di consegna mensile è di oltre 800 unità, e la consegna rapida può essere raggiunta entro 4 settimane.

Struttura del prodotto

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 0

Dati principali

Tipo di trasformatore	Per il tipo di apparecchiatura di cui all'allegato I, parte B, punto 2, lettera a), del regolamento (CE) n. 715/2009
Tipo di alimentazione del trasformatore	Alimentazione radiale
Fase	Fase singola (connessione alla rete elettrica a tre fasi)
Capacità	100 KVA
Gruppo vettoriale	II6
Tensione primaria	34500GrdY/19920
Voltaggio secondario	120/240 (L-N-L)
Frequenza	60 Hz
Aumento della temperatura	65°C
Classificazione di isolamento	Isolamento di classe E - 120°C, 248°F
Classe di raffreddamento	ONAN; auto raffreddato
Norme di efficienza	Risponde agli standard DOE 2016, soddisfa gli standard CSA soddisfa gli standard ANSI/IEEE
Classificazione del fattore K (mitigazione armonica)	K-1 (norma)
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Dimensioni*	36.5''-W x 53.2''-D x 31.2''-H
Peso a secco (in olio) *	749.56 libbre
Peso totale (riempito di liquido) *	1,994.36 libbre

Disegno

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 1

Specificità

SSpecificità del trasformatore montato su pad in fase angolare
Classificazione	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	Altezza	Profondezza	Larghezza	Peso dell'olio ((kg)	Peso totale ((kg)
(kVA)	Alta tensione ((kV)	Nessuna perdita di carico	Perdita di carico	(mm)	(mm)	(mm)	Peso dell'olio ((kg)	Peso totale ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Caratteristiche

Assemblaggio di ingresso di bullone pentagomato
Fluido isolante ad alto punto di combustione
Fluido isolante non PCB
Alloggi a prova di manomissione
Compartimento per cablaggi NEMA 3R
Capo chiudibile da pad-up

Processo di produzione

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 2

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 3

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 4

100Kva Transformatore monofase montato su pad 12470GrdY/7200 ANSI Norme IEEE CSA 5

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.

Tag:

trasformatore montato cuscinetto

Trasformatore a montaggio pad 10Kv

Trasformatore montato su una piattaforma di 1 fase
