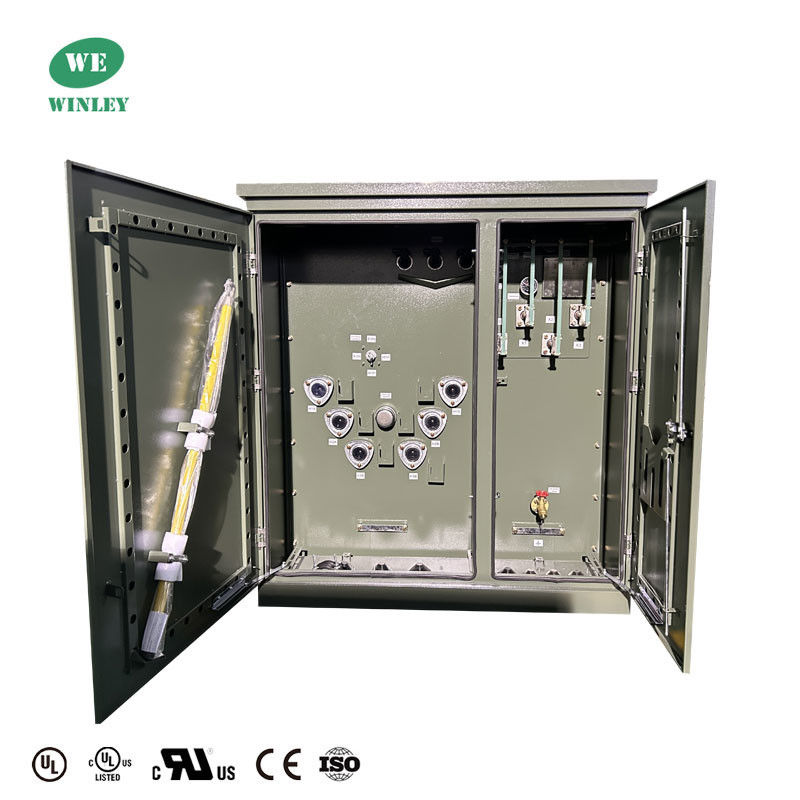

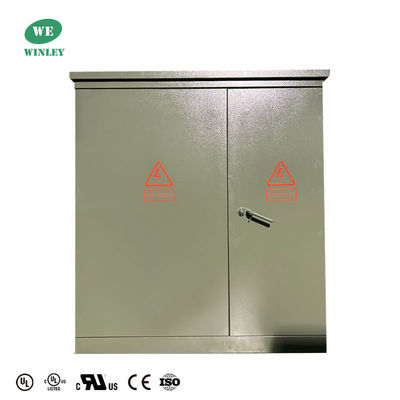

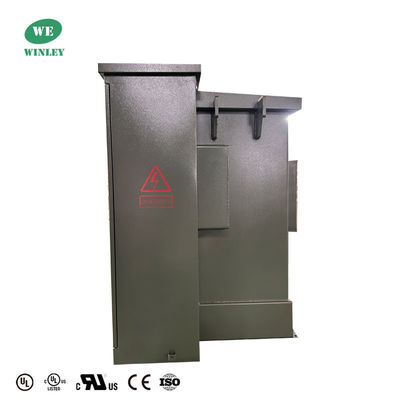

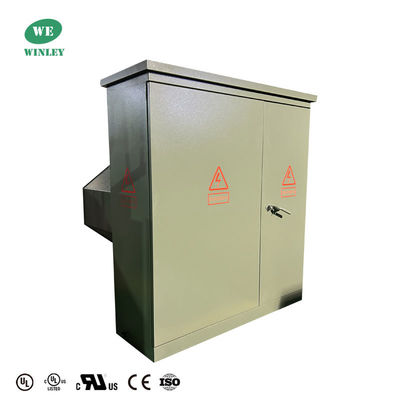

75Kva 3 fase pad montato trasformatore distribuzione elettrica residenziale olio immerso da 34,5KV a 480V

I trasformatori a olio immersi a tre fasi montati su pad di WINLEY sono robusti, affidabili e rispettosi dell'ambiente.Questi trasformatori offrono un'affidabilità migliorata e una protezione contro guasti critici delle apparecchiatureI costi operativi ridotti e le emissioni di calore ridotte li rendono un'ottima opzione per varie applicazioni.

Dati principali

struttura del prodotto

Disegni tecnici

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo aver aperto la porta a bassa tensione.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità del 2,5% al di sopra e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) nel coperchio del serbatoio del trasformatore.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• Progettati, fabbricati e testati secondo le ultime norme ANSI

Specificità

Perché scegliere noi?

• WINLEY produce una gamma completa di trasformatori montati su pad a tre fasi con una capacità di 45kva-5500KVA e una tensione fino a 34,5KV. I prodotti soddisfano o addirittura superano gli standard del DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, ecc.
• Il trasformatore a tre fasi montato su pad prodotto da WINLEY ha ottenuto la certificazione UL/cUL (numero del certificato: UL-US-2431836-0, UL-CA-2423202-0),e può richiedere UL (autorizzazione partner) in base alle esigenze del cliente.
• I nostri prodotti sono esportati in Nord America, Sud America, Filippine e altri luoghi in grandi quantità.servizio post-vendita professionale e affidabile, e può consegnare merci rapidamente entro 7-35 giorni.

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
