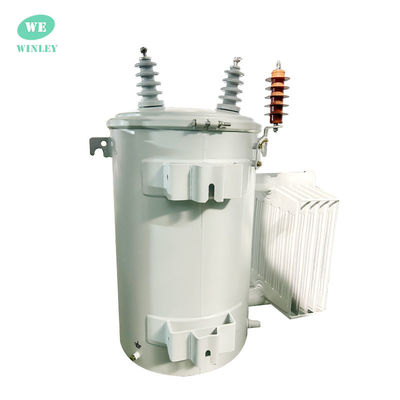

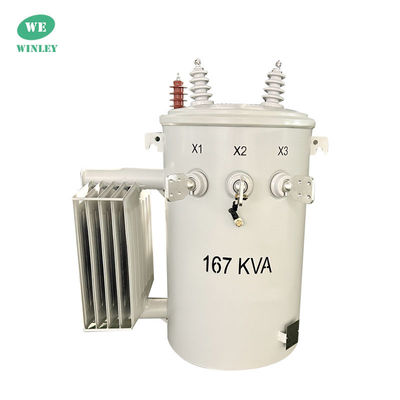

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE

Marchio:	WINLEY
Numero di modello:	D-167/12.47
MOQ:	1unit
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Plywood case
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

CE,ISO

Transformer Type:

Overhead Distribution Transformer

capacity:

167 KVA

Primary Voltage:

7200/12470GrdY (2 Wire)

Secondary Voltage:

120/240V

Cooling Class:

ONAN; Self-Cooled

Winding Material:

Copper/Aluminium

Temperature Rise:

Efficiency:

Meet DOE 2016 Standard

Supply Ability:

1000set/month

Evidenziare:

Trasformatore di distribuzione montato su palo da 167 Kva

Trasformatore di distribuzione montato su 2 pali di filo

Trasformatore di distribuzione montato su palo standard IEEE

Descrizione del prodotto

Transformatore di distribuzione montaggiato su palo da 167Kva Single Phase Step Down 12,47KV Immerso in olio Standard IEEE

I trasformatori monofase montati su palo WINLEY sono realizzati in potenze fino a 333 kVA.

Il trasformatore montato su palo di WINLEY è progettato e testato in conformità a norme tra cui ANSI/CSA, IEEE c.57, e IEC60076 a seconda dei casi.

Le bombole monofase sono di solito montate direttamente su pali di legno o cemento per applicazioni multi-scenario come carichi di distribuzione aerei residenziali e carichi commerciali leggeri,e sono di solito suddivisi in tipi convenzionali e CSP

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 0

Trasformatore montato su paloDati principali

Fase	Fase singola
Capacità	167 KVA
Tensione primaria	7200/12470GrdY (2 fili)
BIL primario	95 kV
Voltaggio secondario	120/240V (L-L-N)
Frequenza	60 Hz
Aumento della temperatura	65°C
Classe di raffreddamento	ONAN; auto raffreddato
Efficienza	Rispetto dello standard DOE 2016
Materiale di avvolgimento	Acciaio
Indice di temperatura ambiente	40°C
Efficienza	99.15%
Nessuna perdita di carico (in watt)	+/- 445W
Perdita di carico totale (in watt)	+/- 1,820 W

Trasformatore montato su palostruttura

1I coperchi dei serbatoi sono dotati di buste di porcellana ad alta tensione che sono dotate di terminali ad anello, che possono ospitare cavi in alluminio o rame.
2La struttura di cucitura circolare del coperchio del serbatoio garantisce una distribuzione uniforme delle sollecitazioni e una tenuta affidabile.
3I bulloni a anello sulla parete del serbatoio servono come buste e terminali a bassa tensione e sono rivestiti di stagno.
4Questo articolo è dotato di una valvola di sollievo di pressione che è in grado di auto-silare.
5Secondo le norme ANSI, i ganci di sospensione del trasformatore in alto e in basso sono conformi.
6Il terminale di terra del serbatoio è un terminale di terra a bullone anulare.

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 1

Disegno del trasformatore montato su palo

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 2

Trasformatore montato su paloSpecificità

10kva-500kva Transformatore monofase immerso in olio
Capacità nominale (kVA)	Altezza	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	Efficienza
Capacità nominale (kVA)	Voltaggio (v)	Basso Voltaggio (v)	Simbolo di connessione	Norme	Impedenza di cortocircuito (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 - 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Accessori

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 3

Processo di produzione

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 4

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 5

Transformatore di distribuzione montaggiato su palo da 167 KVA a fase singola Step Down 12,47 KV 2 Wire Oil Immerged Standard IEEE 6

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.

Tag:

Trasformatore di distribuzione montato su palo

Trasformatore monofase montato su palo

Trasformatori a tre fasi montati su pali
