1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco

Marchio:	WINLEY
Numero di modello:	SCB10-1000/11
MOQ:	1unit
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	Plywood case
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

CHINA

Certificazione:

CE,ISO

Tipo:

Trasformatore a colata di resina epossidica

Tensione di ingresso nominale:

11000V

Voltaggio di uscita nominale:

Classe di isolamento:

F (155°C)

Metodo di raffreddamento:

AN/AF

Materiale di avvolgimento:

Aluminici

Aumento della temperatura:

100 mila.

Cintura:

Supply Ability:

1000set/month

Evidenziare:

Trasformatore a bobina fusa da 11 KV

Transformatore a bobina fusa da 1000 KVA

Trasformatore a bobina fusa da 433 KV

Descrizione del prodotto

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 400KV Transformatore di distribuzione di potenza fuso in resina epossidica di tipo secco

I trasformatori a bobina fusa WINLEY sono progettati, costruiti e testati in conformità con i più elevati standard del settore, tra cui NEMA, ANSI C.57Sono progettati per applicazioni sia interne che esterne e richiedono una manutenzione minima a causa della loro costruzione robusta.

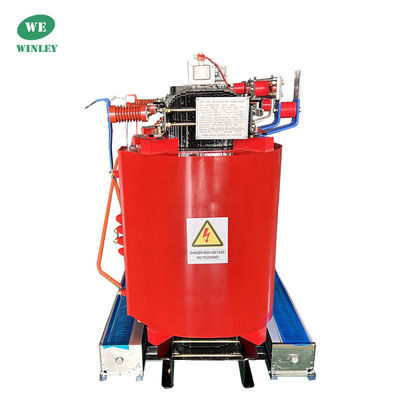

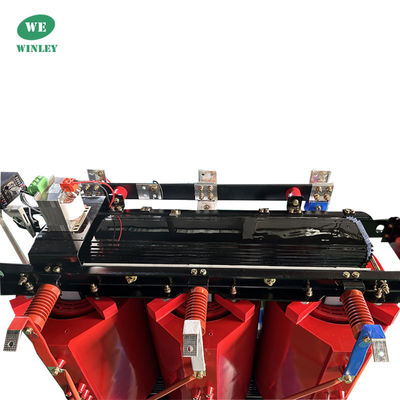

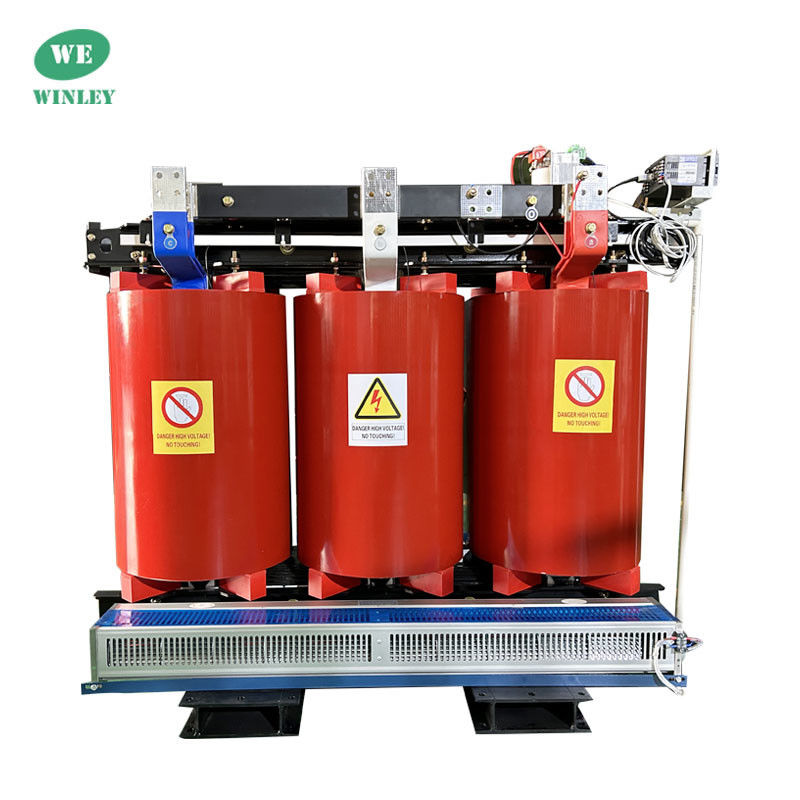

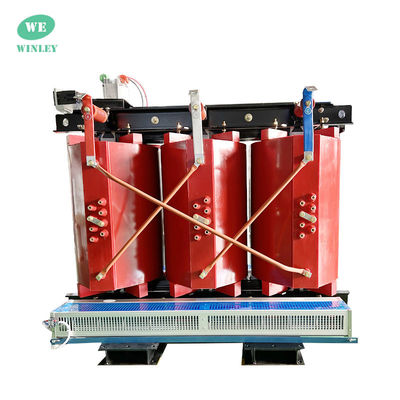

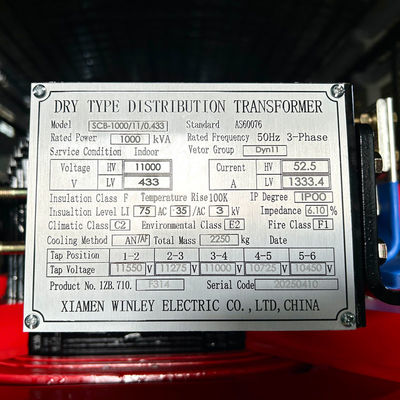

Foto del prodotto

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 0

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 1

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 2

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 3

Dati principali

Dati relativi alle specifiche del trasformatore da 1000kva
- No, no, no, no.	Informazioni dettagliate	Unità	Specificità	Commento
1	Tipo	~	resina fusa, di tipo secco
2	Capacità nominale	KVA	1000
3	Numero di fase	~	3
4	Voltaggio di ingresso nominale	kV	11	Delta
5	Voltaggio di uscita nominale	kV	0.4	Wye-N
6	Tipo di scarico	~	fuori circuito
7	Distanza di scarico	%	± 2*2,5%
8	Metodo di raffreddamento	~	AN/AF
9	Frequenza nominale	Hz	50
10	Gruppo vettoriale	~	Dyn11
11	Classe di isolamento	~	F
12	Aumento della temperatura	K.	100
13	Perdite fuori carico	W	1770	Tolleranza del 10%
14	Perdite durante il carico (120°C)	W	8130
15	Impedenza	%	6
16	Grado IP	~	Protezione IP54
17	Dimensione dell'alloggiamento	mm	150010001200	Solo a titolo di riferimento
18	Massa	kg	2500	Solo a titolo di riferimento
19	Materiale di avvolgimento	~	Alumini o rame
20	Materiale di base	~	acciaio al silicio
21	Condizione di servizio	~	all'interno
22	Livello del mare	M	≤ 1000
23	Accessori	~	ventilatori di raffreddamento, regolatori di temperatura
24	Temperatura ambiente	°C	da -5 a +40
25	Norme	~	AS60076

Disegni tecnici

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 4

Specificità standard

Auto raffreddamento (ANN/AN)
60 Hz
Avvolgimenti in alluminio (Al)
Flusso di acqua primario +/-2 x 2,5%
Capoli di terminal per autobus adatti ai cavi
Aggiornamenti facoltativi
raffreddamento forzato ad aria (AFN/AF)
50/60 Hz
Avvolgimenti in rame (Cu)
Aumento di 80°C disponibile

Opzionale

Configurazione dell'unità-sottostazione o del padmount
NEMA 2, 3R, 4, 4X e 12
Coordinamento del bus con il dispositivo di commutazione (configurazione unità-sottostazione)
Termometri digitali o analoghi
Resistenze di terra neutre (NGR) e monitoraggio
Caldaie a strisce anticondensazione
Sottovolgimento della corrente di scambio R.C. Snubber
Relai di protezione da falle di terra (GFR)

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 5

Specificità

Specificativi del prodotto
Capacità nominale (KVA)	Alta tensione (KV)	Basso Voltaggio (KV)	Simbolo di connessione	Non perdita di carico (W)	Perdite durante il carico (W)	Nessuna corrente di carico (%)	Dimensione LWH (mm)	Peso (Kg)
100	6KV 6.3KV 10KV 10.5KV 11KV	0.4KV	Dyn11 - Si '.	540	1990	2.4	160013002200	520
315				970	4080	1.8	180013502200	1085
500				1350	5790	1.8	200014002200	1520
630				1530	6840	1.6	200014002200	1820
1000				2070	9780	1.4	245014502200	2550
1250				2380	11500	1.4	230015002200	2900
1600				2790	13800	1.4	240015502200	3490
2000				3240	16300	1.2	260016002200	4220
2500				3870	19300	1.2	260016002200	4955

Processo di produzione

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 6

1000KVA Transformatore a bobina fusa di tre fasi da 11KV a 433KV Transformatore di distribuzione di potenza fusa in resina epossidica di tipo secco 9

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
