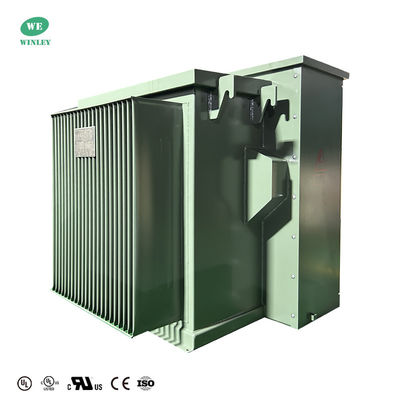

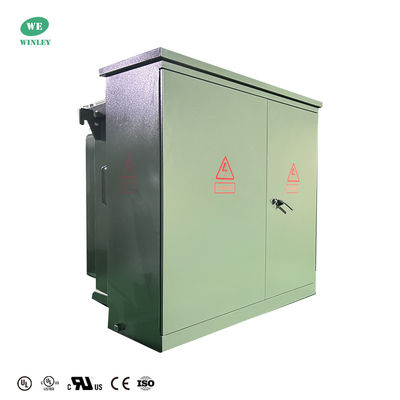

UL Certified 3 Phase Pad Mounted Transformer Oil Immerso 500Kva 34,5KV a 208Y Dead Front Loop Feed

Riassunto

Il trasformatore a tre fasi montato su una pastiglia immerge l'interruttore di carico e la fusibile sul lato ad alta tensione del trasformatore con il nucleo e gli avvolgimenti del trasformatore nello stesso serbatoio dell'olio,ha i vantaggi di una struttura avanzata, prestazioni affidabili, risparmio energetico e riduzione dei consumi, utilizzo flessibile, forte adattabilità e vantaggi economici.

Perché scegliere noi?

1. WINLEY produce una gamma completa di trasformatori montati su pad a tre fasi con una capacità di 45kva-5500KVA e una tensione fino a 34,5KV. I prodotti soddisfano o addirittura superano gli standard del DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, ecc.
2. Il trasformatore a tre fasi montato su pad prodotto da WINLEY ha ottenuto la certificazione UL/cUL (numero del certificato: UL-US-2431836-0, UL-CA-2423202-0),e può richiedere UL (autorizzazione partner) in base alle esigenze del cliente.
3. I nostri prodotti sono esportati in Nord America, Sud America, Filippine e altri luoghi in grandi quantità.servizio post-vendita professionale e affidabile, e può consegnare merci rapidamente entro 7-35 giorni.

Dati principali

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.

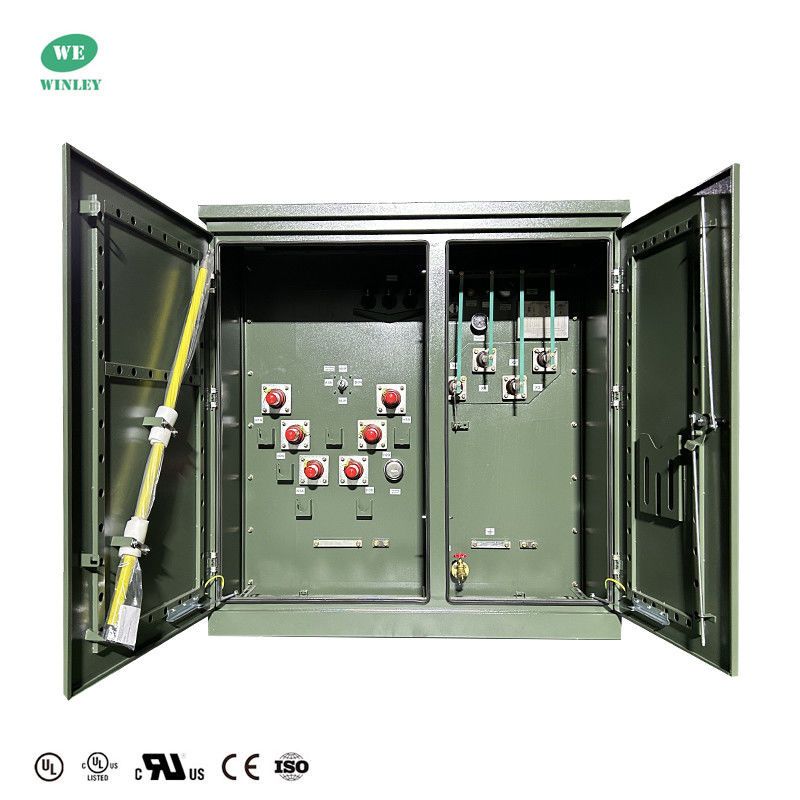

• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo
la porta a bassa tensione è aperta.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità del 2,5% al di sopra e al di sotto del valore nominale.
• Un foro manuale di 10x18 (o 14x25) nel coperchio del serbatoio del trasformatore.
• Vernice verde oliva (Munsell 7GY 3.29/1.5).
• Progettati, fabbricati e testati secondo le ultime norme ANSI

Prestazioni

1. Sicuri e affidabili: utilizzano un'efficiente protezione isolante e un'attrezzatura di dissipazione del calore, con una struttura ben progettata di cabinetti di cavi che garantisce sicurezza e affidabilità.consentendo un sovraccarico di 2 volte per 2 ore e 10,6 volte di sovraccarico per 7 ore senza compromettere la loro durata.
2. Connessioni convenienti: L'impiego di tappi a gomito consente di collegare facilmente i cavi in ingresso ad alta tensione, consentendo di inserire e estrarre i cavi sotto alimentazione.
3. Forte capacità di difesa: possono resistere efficacemente ai picchi di tensione istantanei, proteggendo l'apparecchiatura elettrica dai danni.Un fusibile a doppia sensibilità (temperatura e corrente) che protegge da guasti di cortocircuito sul lato secondario.Fusibile di protezione per la limitazione della corrente di riserva (ELSP): protegge dai guasti all'interno del trasformatore e dal lato ad alta tensione.
4. Fornitura di energia flessibile: Possono essere di tipo terminale o di tipo di rete ad anello, consentendo a un trasformatore di fornire energia a un altro, migliorando la distanza e l'affidabilità dell'alimentazione.
5. Risparmio energetico e protezione dell'ambiente: progettato tenendo conto dell'efficienza energetica e della protezione dell'ambiente.

Disegni tecnici

Specificità

Test di fabbrica

• Prova di resistenza all'avvolgimento
• Prova di resistenza all'isolamento
• Prova di errore del rapporto di tensione
• Prova di impedenza di cortocircuito
• Prova di perdita di carico (Watt) senza carico
• Prova di perdita di carico (Watt)
• Prova di resistenza alla tensione indotta
• Prova di resistenza alla tensione di sorgente separata
• Prova di integrità della pressione

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
