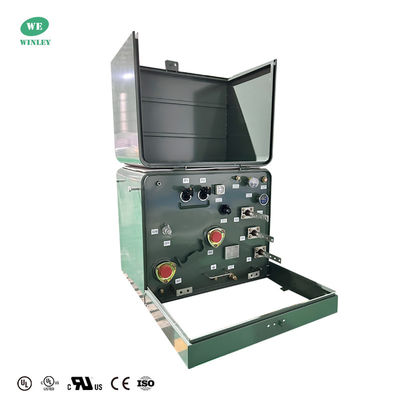

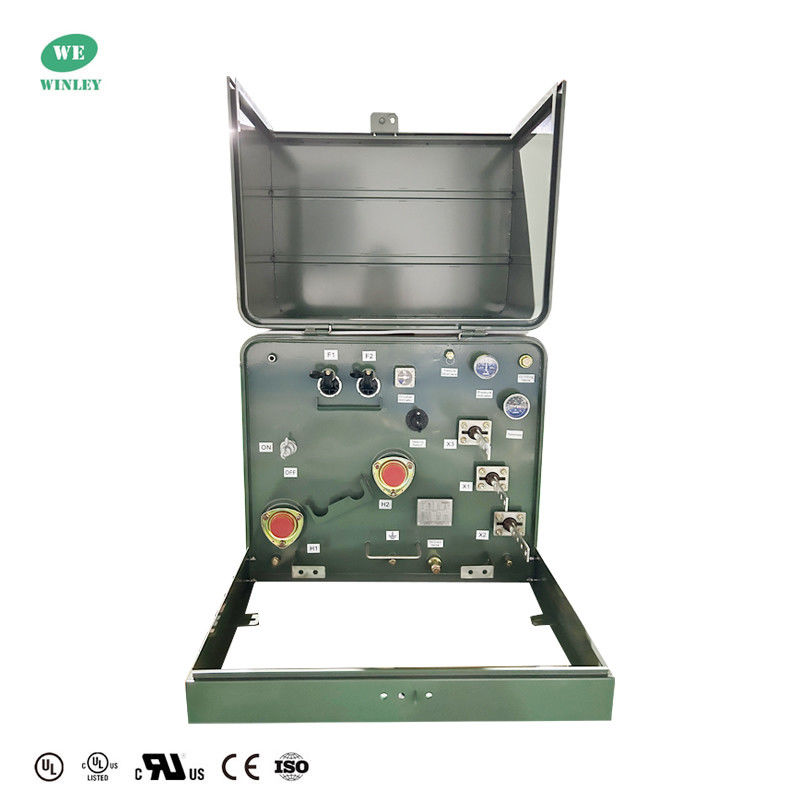

Trasformatori a colonna monofase da 75 kVA per la distribuzione di energia elettrica, certificazioni UL/cUL, 24,94 kV, conformi agli standard DOE 2016, CSA, ANSI, IEEE

I trasformatori a colonna monofase di WINLEY offrono una distribuzione di energia affidabile per applicazioni residenziali/commerciali/industriali leggere. Certificati UL/cUL e conformi agli standard ANSI/IEEE, sono dotati di involucri resistenti agli agenti atmosferici, facile installazione e conversione di tensione ad alta efficienza. Progettati per durata e sicurezza, questi trasformatori compatti garantiscono prestazioni stabili con perdite di potenza minime, ideali per ambienti urbani/rurali.

Modello certificato: trasformatori, distribuzione, monofase, riempiti di liquido, tipo a colonna Modello/i: ZGD-B-XXX/YYY/ZZZ dove “ZGD” rappresenta il trasformatore monofase a colonna. “B” = “H” o “Z” che rappresenta il tipo di alimentazione, “H” significa alimentazione ad anello e “Z” significa alimentazione radiale. “XXX” = 10~250 che rappresenta la potenza nominale 10~250 kVA

Dati principali del trasformatore a colonna monofase

Trasformatore a colonna monofaseCaratteristiche standard

Il trasformatore a colonna monofase di WINLEY (tipo a scomparti II) è una soluzione di distribuzione di energia affidabile progettata per sistemi di alimentazione radiali. Con una capacità di 75 kVA e una classe di tensione primaria di 25 kV, questo trasformatore si collega a una rete trifase fornendo energia monofase a una tensione secondaria di 120/240 V (L-N-L). Costruito secondo gli standard ANSI/IEEE, presenta polarità additiva e una configurazione primaria a delta/secondaria monofase a doppio avvolgimento, garantendo la compatibilità con diverse configurazioni elettriche.

Trasformatore a colonna monofaseDisegno

Progettato per la durata, il trasformatore include un involucro frontale morto resistente agli agenti atmosferici (disposizione ANSI Tipo II) e isolamento di Classe E (valore nominale di 120°C), adatto per il funzionamento autoraffreddato (KNAN) in sistemi a 60 Hz. Il suo commutatore di prese azionabile con asta calda a 5 posizioni (passi del 2,5%) consente la regolazione della tensione sul campo, mentre i valori nominali BIL primario di 150 kV e BIL secondario di 30 kV garantiscono una robusta protezione contro le sovratensioni. Con un'impedenza tipica dell'1,0–4,5% e un basso innalzamento della temperatura di 65°C, questo trasformatore compatto offre prestazioni efficienti e stabili per applicazioni urbane e suburbane, supportato dalla certificazione UL/cUL per la sicurezza e la conformità.

Valori nominali

• Soddisfa/Supera i valori nominali di efficienza DOE 2016
• Soddisfa/Supera i valori nominali di efficienza CSA
• Conforme a ANSI / IEEE C57
• Conforme a ANSI / IEEE C62
• Conforme a ANSI / IEEE 386
• Conforme a ANSI / IEEE C2
• Conforme a ANSI / IEEE C37.47
• Conforme a ANSI Z535.4
• Conforme a ASTM D3487
• Conforme a ASTM D6871
• Conforme a NEMA 260-1996
• Conforme a 10 CFR Parte 431
• Conforme a CSA C2.1-06
• Conforme a CSA C50
• Conforme a CSA C88

Specifiche

Processo di produzione

FAQ

1. D: Posso avere un ordine di esempio?

R: Sì, accogliamo con favore l'ordine di esempio per testare e controllare la qualità.

2. D: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3. D: Quanto dura la garanzia?

R: 24 mesi da B/L. In caso di problemi con gli accessori, basta fornire le foto dell'accessorio danneggiato, quindi forniremo un servizio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. Possiamo anche fornire supporto tecnico, se necessario.

4. D: OEM/ODM è disponibile?

R: Sì, lo è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. Colore personalizzato e funzione speciale.

b. Scatola personalizzata.

c. Stampa del logo del cliente.

d. Le tue altre idee sul prodotto, possiamo aiutarti a progettare e metterle in produzione. I suddetti servizi personalizzati devono essere confermati prima della produzione.

5. D: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia principale, tutti i tipi di prodotti sono in possesso del certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono rigorosamente tenuti a realizzare i prodotti in base ai disegni. Ogni processo ha istruttori tecnici. I supervisori del controllo qualità ispezioneranno regolarmente la produzione. Eseguiremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi al termine dei prodotti.
