Certificazione UL 3750KVA Trasformatore trifase montato su pad, riempito di liquido, Dead Front, Loop Feed 34500V a 480Y277 ANSI C57

Perché scegliere noi

In qualità di produttore leader di trasformatori montati su pad, WINLEY offre unità ad alte prestazioni con tensioni fino a 34,5 kV e potenze fino a 5,5 MVA. I nostri trasformatori certificati UL/cUL soddisfano rigorosi parametri di qualità, garantendo affidabilità e conformità agli standard globali. Con una profonda esperienza nei progetti nordamericani, siamo specializzati nei requisiti ANSI/IEEE, CSA, DOE e NEMA, insieme alle normative locali, fornendo soluzioni su misura per diverse esigenze di distribuzione dell'energia.

Dettagli del trasformatore

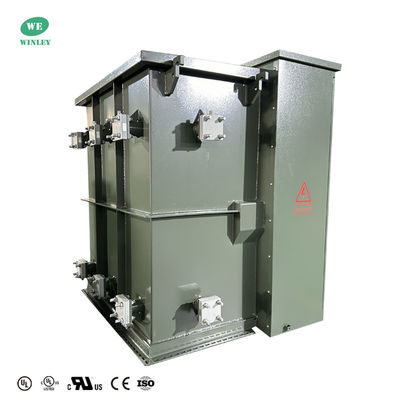

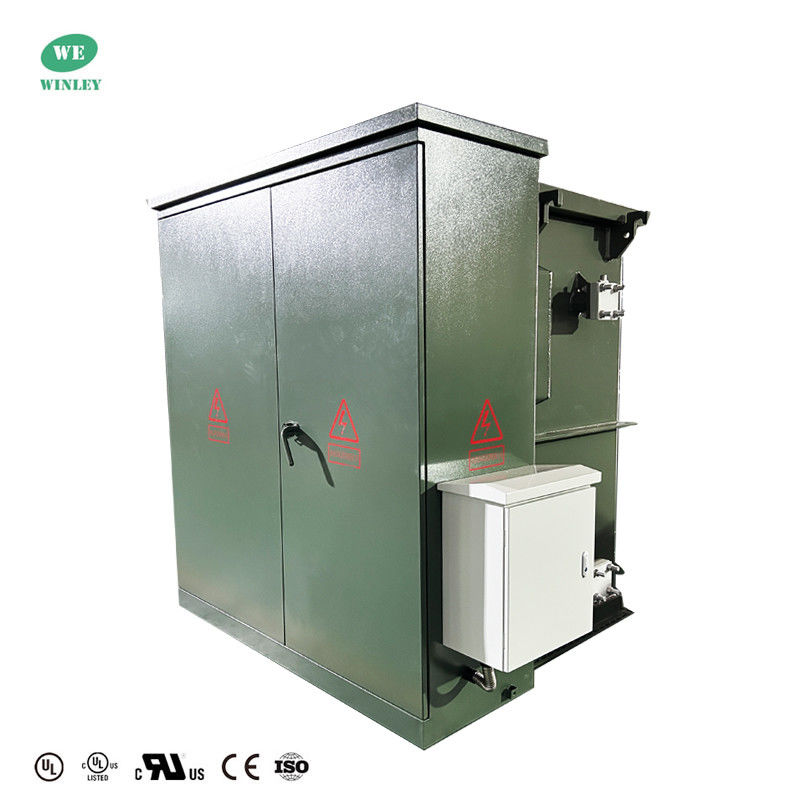

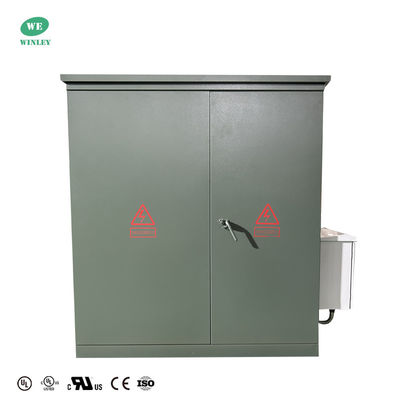

Il trasformatore trifase montato su pad da 3,75 MVA (3750 KVA) di WINLEY (tipo compartimentato) offre una robusta distribuzione di energia in step-down con un gruppo vettoriale Dyn1 e funzionamento loop feed. Progettato per un primario da 34500 V (classe 35 kV, 150 kV BIL) e un secondario da 480Y/277 V (classe 1,2 kV, 30 kV BIL), è dotato di un commutatore a 5 posizioni (passi del 2,5%), interruttori di interruzione del carico da 600 A/35 kV e avvolgimenti in rame con isolamento di classe E (120°C). Utilizzando olio vegetale biodegradabile (422 galloni), offre raffreddamento automatico KNAN, impedenza del 5,0-7,5% e soddisfa gli standard DOE 2016/ANSI/IEEE.

Dati principali

Disegni tecnici

Caratteristiche standard

Prestazioni del trasformatore trifase montato su pad

• Sicuri e affidabili: utilizzano un'efficiente protezione dell'isolamento e apparecchiature di dissipazione del calore, con una struttura del vano cavi ben progettata che garantisce sicurezza e affidabilità. Hanno una forte capacità di sovraccarico, che consente un sovraccarico di 2 volte per 2 ore e un sovraccarico di 1,6 volte per 7 ore senza influire sulla loro durata.

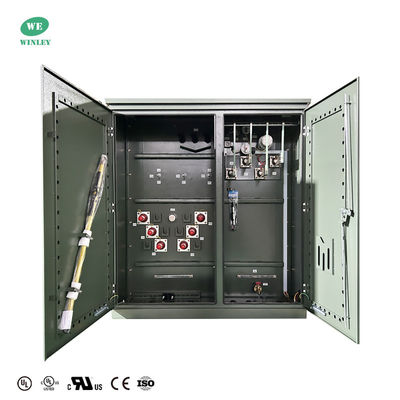

• Connessioni convenienti: l'uso di connettori a gomito facilita il collegamento dei cavi in entrata ad alta tensione, consentendo operazioni di inserimento e disinserimento sotto tensione.
• Forte capacità di difesa: possono resistere efficacemente ai picchi di tensione istantanei, proteggendo le apparecchiature elettriche da eventuali danni. Sono inoltre dotati di una doppia protezione con fusibile:
• Fusibile a inserimento (BAY-o-NET): un fusibile a doppia sensibilità (temperatura e corrente) che protegge dai guasti di cortocircuito sul lato secondario.
• Fusibile di protezione limitatore di corrente di backup (ELSP): protegge dai guasti all'interno del trasformatore e sul lato ad alta tensione.
• Alimentazione flessibile: possono essere di tipo terminale o di tipo a rete ad anello, consentendo a un trasformatore di alimentare un altro, migliorando la distanza e l'affidabilità dell'alimentazione.
• Risparmio energetico e protezione ambientale: progettati tenendo conto dell'efficienza energetica e della protezione ambientale.

Specifiche

Processo di produzione

FAQ

1. D: Posso avere un ordine di esempio?

R: Sì, diamo il benvenuto all'ordine di esempio per testare e controllare la qualità.

2. D: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3. D: Quanto dura la garanzia?

R: 24 mesi da B/L. In caso di problemi con gli accessori, è sufficiente fornire le foto dell'accessorio danneggiato, quindi forniremo un servizio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. Possiamo anche fornire supporto tecnico, se necessario.

4. D: OEM/ODM è disponibile?

R: Sì, lo è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. Colore personalizzato e funzione speciale.

b. Scatola personalizzata.

c. Stampa del logo del cliente.

d. Le tue altre idee sul prodotto, possiamo aiutarti a progettare e metterle in produzione. I servizi personalizzati di cui sopra devono essere confermati prima della produzione.

5. D: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia principale, tutti i tipi di prodotti sono in possesso del certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono rigorosamente tenuti a realizzare i prodotti in base ai disegni. Ogni processo ha istruttori tecnici. I supervisori del controllo qualità ispezioneranno regolarmente la produzione. Eseguiremo test delle prestazioni dei prodotti durante la produzione e test di qualità completi al termine dei prodotti.
