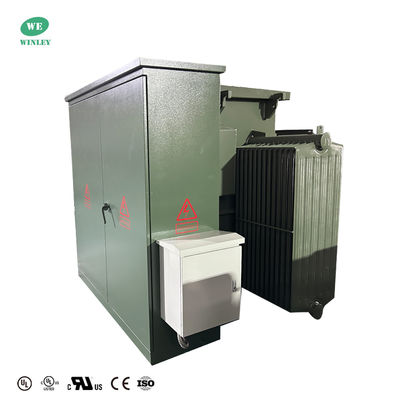

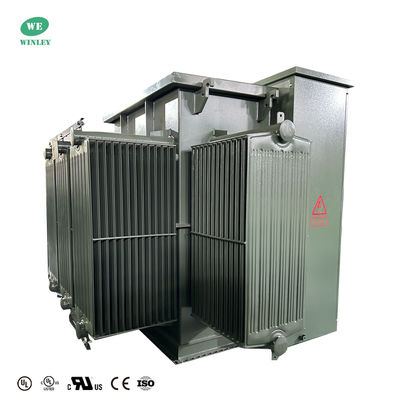

Trasformatore di distribuzione a tre fasi immerso nell'olio 2500 kVA

Definizione

Il trasformatore a tre fasi è un trasformatore di distribuzione riempito di olio progettato per uso esterno.Fusibili e altre attrezzature ausiliarie in un involucro sigillato"È disponibile in costruzioni a fronte attivo e a fronte morto, adatta per applicazioni di alimentazione a circuito e di alimentazione radiale, è progettato per l'installazione direttamente a terra senza ulteriori involucri protettivi.

Capacità di progettazione

• Capacità: 75 kVA-5500 kVA
• Tensione primaria: 34,5KV,24.94KV,130,8 KV,13.2KV,12.47KV,4.16KV
• Voltaggio secondario :690Y/400,480Y/277, 208Y/120,240Y/120
• Tipo di alimentazione: alimentazione a ciclo, alimentazione radiale
• Norme: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

Perché scegliere noi?

• WINLEY produce una gamma completa di trasformatori montati su pad a tre fasi con una capacità di 45kva-5500KVA e una tensione fino a 34,5KV. I prodotti soddisfano o addirittura superano gli standard del DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, ecc.
• Il trasformatore a tre fasi montato su pad prodotto da WINLEY ha ottenuto la certificazione UL/cUL (numero del certificato: UL-US-2431836-0, UL-CA-2423202-0),e può richiedere UL (autorizzazione partner) in base alle esigenze del cliente.
• I nostri prodotti sono esportati in Nord America, Sud America, Filippine e altri luoghi in grandi quantità.servizio post-vendita professionale e affidabile, e può consegnare merci rapidamente entro 7-35 giorni.

Trasformatore montato su tre cuscinetti Phse Dati principali

Disegni tecnici

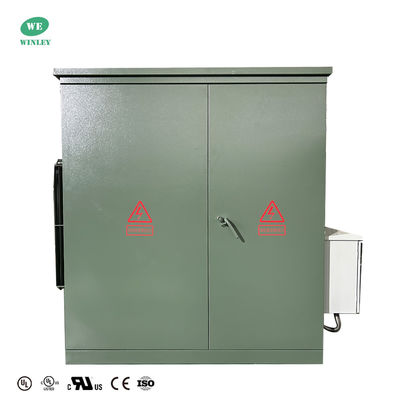

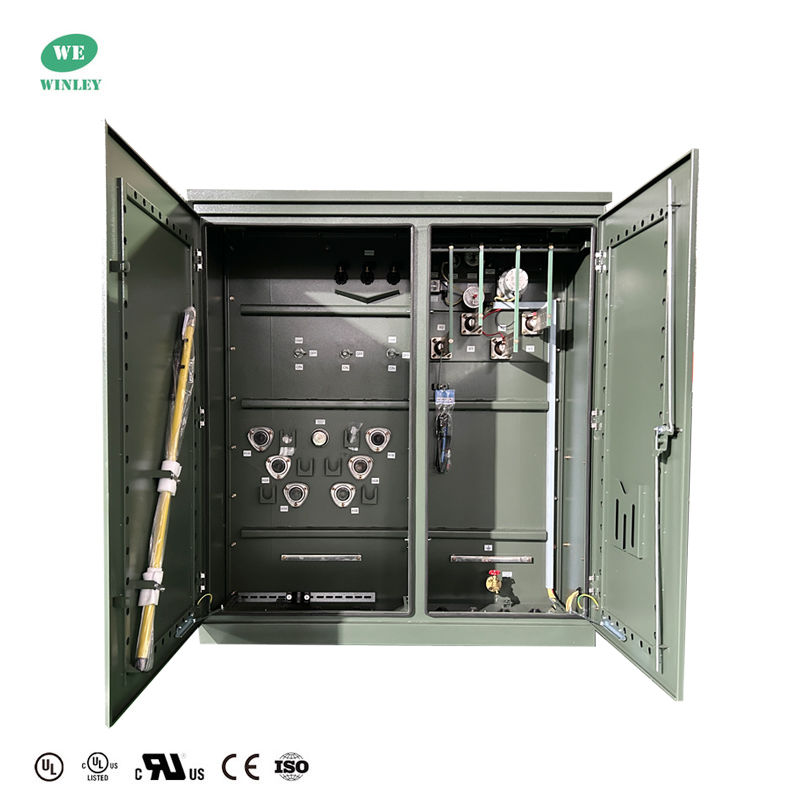

Il trasformatore a montaggio pad da 2,5 MVA fornisce un'alimentazione trifase affidabile con un delta primario da 34.500 V e un secondario da 480 Y/277 V.e fluido isolante estero naturale per un'elevata efficienza (99.40%) e eco-compatibilità. Ospitato in un involucro resistente alle intemperie NEMA 3R con porte a prova di manomissione, include un cambiatore di rubinetto a 5 posizioni, arrestazioni di sovratensione e protezione da sovraccarica.Altri dispositivi per la trasmissione di energia elettrica, garantisce una distribuzione di energia sicura ed efficiente.

Prestazioni

1) La struttura è compatta e ragionevole, e il volume è piccolo, che è solo circa un terzo della scatola di cambio in stile europeo della stessa capacità;
2)Struttura completamente sigillata e completamente isolata, senza necessità di installare barriere di sicurezza e garanzia affidabile per la sicurezza personale;
3) Gli utenti possono scegliere tra una varietà di sistemi di alimentazione, che possono adottare l'alimentazione terminale e realizzare la rete ad anello o l'alimentazione doppia;
4) viene adottato un trasformatore di potenza S11 a olio immerso, con basse perdite, basso aumento di temperatura e elevata capacità di sovraccarico;
5)Per la protezione vengono utilizzati doppi fusibili (fusibile di protezione di riserva + fusibile a spina).e il fusibile a fusibile plug-in ha le caratteristiche di doppia sensibilità a corrente e temperatura per garantire il funzionamento sicuro e affidabile del prodotto;
6) Il connettore del cavo 200A può essere collegato e staccato sotto carico e può essere utilizzato come interruttore di carico in caso di emergenza.
7) L'avvolgimento adotta la connessione Dyn11 e il nucleo di ferro adotta una struttura trifase a quattro colonne, in modo che il prodotto possa funzionare sotto qualsiasi carico asimmetrico e il punto neutro non si allontani,la tensione è stabile, la qualità dell'alimentazione è elevata, l'armadio si riscalda, il rumore è basso e le prestazioni di protezione da fulmini sono buone;
8)Il gabinetto adotta un design anti-corrosione e un trattamento speciale di vernice a spruzzo, bello e nuovo, adatto a vari ambienti, e raggiunge l'effetto di abbellire la città.

Specificità

Processo di produzione

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
