2.5MVA Trasformatore di potenza della sottostazione Conservatore tipo olio immerso Step Down 24940V a 480V ANSI Norme IEEE

Questo trasformatore di potenza di sottostazione è un conservatore di tipo pad montato e pieno di liquido progettato per applicazioni di alimentazione radiale a tre fasi affidabili.1 MVA e un gruppo vettore di DYN1Il trasformatore funziona a una tensione primaria di 24.940 V (classe 25 kV) con un fasore delta e una tensione secondaria di 480 Y/277 V (1.Classe 2 kV) con configurazione neutrale. dispone di una BIL primaria di 110 kV e di una BIL secondaria di 30 kV, opera a 60 Hz e mantiene un aumento di temperatura di 55 °C con isolamento di classe E per 120 °C.e soddisfa gli standard di efficienza ANSI/IEEE, garantendo elevate prestazioni e durata in ambienti di distribuzione di energia molto esigenti.

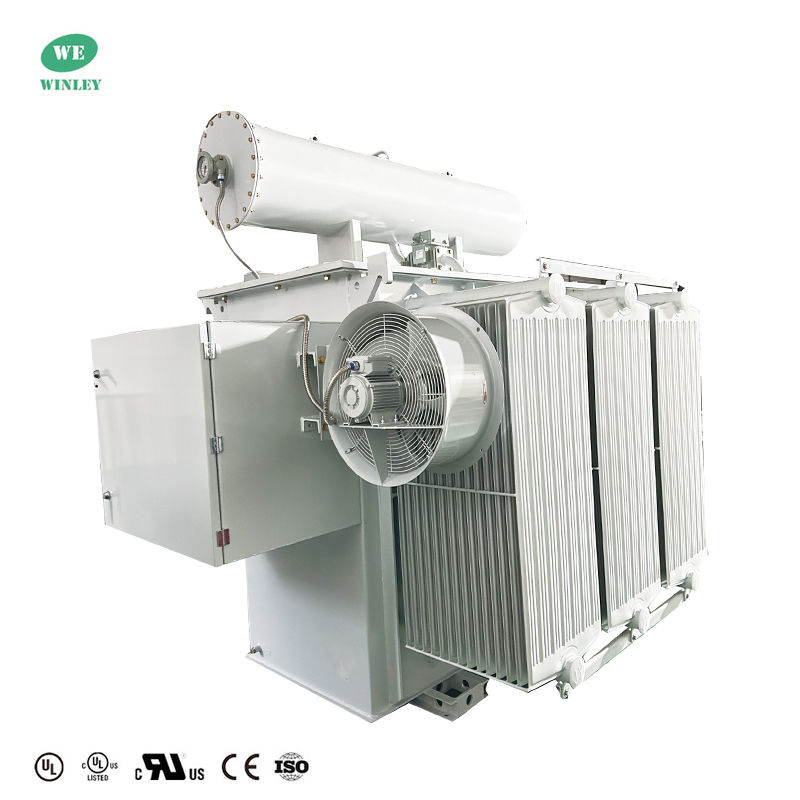

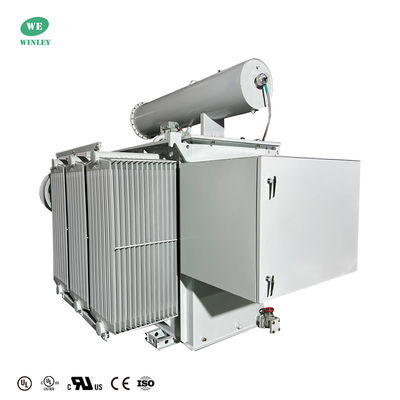

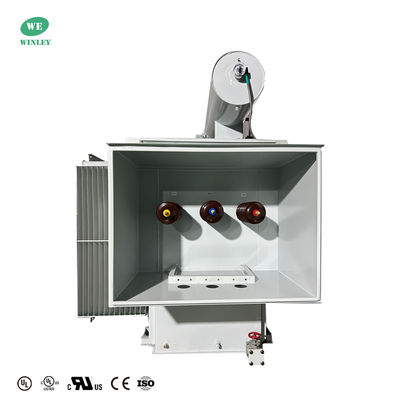

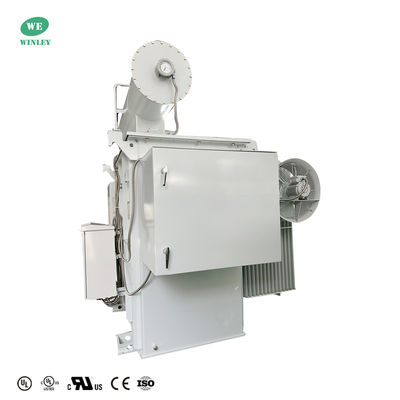

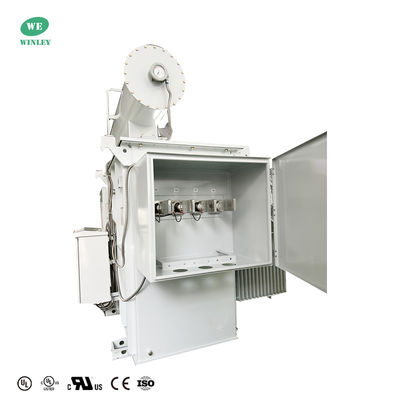

Foto del prodotto

Dati principali

Disegni tecnici

Caratteristiche standard

• Tipo di conservatore, trasformatore di sottostazione a pad, pieno di liquido
• Alimentazione radiale trifase, supporta l'uso in fase di incremento e di diminuzione
• Serbatoio e armadio in acciaio rivestito duraturo con finitura epossidica resistente alle intemperie
• Misuratori analogici per il monitoraggio del livello dell'olio, della temperatura e della pressione
• Discarica di pressione automatica, relè Buchholz e campionatore di gas inclusi
• Fuoco forzato con ventilatore (automatico/spento/manuale)
• Cambiatore di rubinetto a 5 posizioni senza carico sul lato ad alta tensione, 2,5% di gradini
• Connessioni primarie e secondarie in diretta con i terminali NEMA H-Spade
• Avvolgimenti di rame e nuclei di acciaio orientati al grano
• Porte a prova di manomissione, chiudibili a chiavetta, incluse
• NEMA 3R cabinet di cablaggio a prova di tempo, classificato sismico
• Progettato per funzionare a -40 °C a +40 °C, basso rumore (65 dBA)
• Risponde agli standard ANSI/IEEE, DOE, CSA, ASTM per sicurezza ed efficienza

Test di fabbrica

• Prova di resistenza all'avvolgimento
• Prova di resistenza all'isolamento
• Prova di errore del rapporto di tensione
• Prova di impedenza di cortocircuito
• Prova di perdita di carico (Watt) senza carico
• Prova di perdita di carico (Watt)
• Prova di resistenza alla tensione indotta
• Prova di resistenza alla tensione di sorgente separata
• Prova di integrità della pressione

Classificazione del prodotto

Perché scegliere noi

WINLEY Electric offre una linea completa di trasformatori di distribuzione riempiti di liquido che soddisfano gli attuali standard ANSI, IEEE, CSA, AS, DOE applicabili.Altre apparecchiature per la trasmissione di energia elettrica. WINLEY ha ottenuto la certificazione UL/cUL (numero del certificato: UL-US-2431836-0, UL-CA-2423202-0), e può richiedere la UL (autorizzazione del partner) in base alle esigenze del cliente.

Domande frequenti

1D: Posso avere un ordine di campione?

A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità.

2Q: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3D: Quanto dura la garanzia?

A: 24 mesi da B/L. Se ci sono problemi di accessori, basta fornire le foto di accessori danneggiati, allora forniremo servizio gratuito.Forniremo gratuitamente gli accessori facilmente danneggiati. possiamo anche fornire supporto tecnico se necessario.

4D: È disponibile OEM/ODM?

A: Sì, è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. colore personalizzato e funzione speciale.

b. scatola personalizzata.

c. stampare il logo del cliente.

d. Le altre idee sul prodotto, possiamo aiutarvi a progettare e metterli in produzione.

5. Q: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia di base, tutti i tipi di prodotti hanno il certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono strettamente tenuti a fare i prodotti secondo i disegni.Ogni processo ha istruttori tecniciI supervisori del QC ispezioneranno regolarmente la produzione. Faremo test sulle prestazioni dei prodotti durante la produzione, e test di qualità completi quando i prodotti saranno completati.
