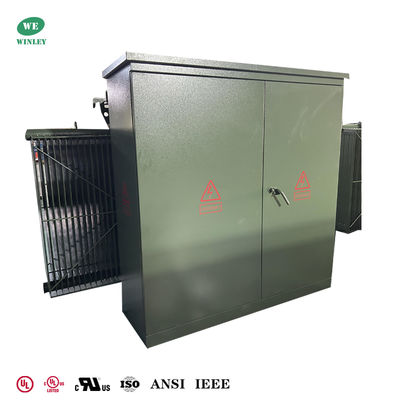

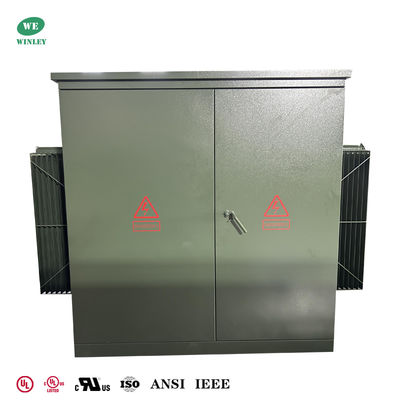

Trasformatore trifase montato su pad con certificazione UL/CUL 3750KVA da 12,47KV a 480V per la distribuzione di energia a media tensione

Perché scegliere noi

In qualità di produttore leader di trasformatori montati su pad, WINLEY offre unità ad alte prestazioni con tensioni fino a 34,5 kV e potenze fino a 5,5 MVA. I nostri trasformatori certificati UL/cUL soddisfano rigorosi parametri di qualità, garantendo affidabilità e conformità agli standard globali. Con una profonda esperienza nei progetti nordamericani, siamo specializzati nei requisiti ANSI/IEEE, CSA, DOE e NEMA, insieme alle normative locali, fornendo soluzioni su misura per diverse esigenze di distribuzione dell'energia.

Dati principali

Disegni tecnici

Caratteristiche standard

• Funzionamento a 60 Hz.
• Aumento medio dell'avvolgimento di 65°C.
• Disposizioni di alimentazione radiale e ad anello.

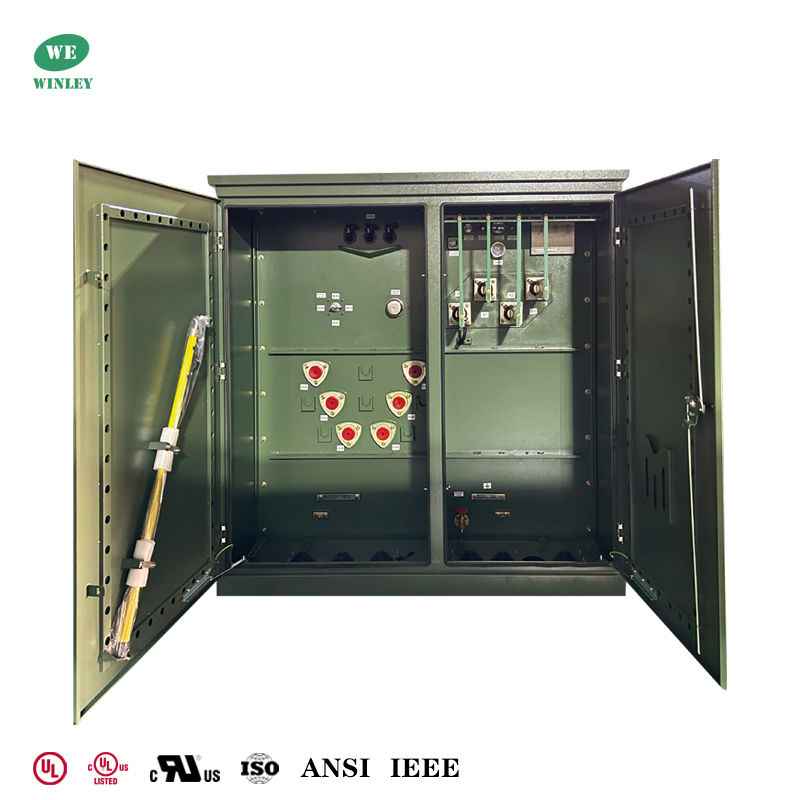

• Terminali HV di tipo dead front e live front.
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front).

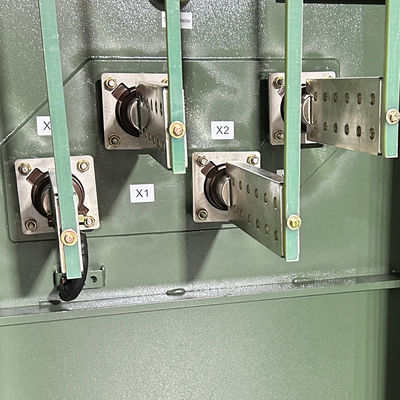

• LV BIL 30 – 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo l'apertura della porta a bassa tensione.
• Partizione in acciaio rigido.
• Serbatoio del trasformatore saldato da coperchio a base.
• Targhetta permanente.
• Predisposizione per il riempimento con tappo per tubi NPT da un pollice.
• Cuscinetti di messa a terra del serbatoio ANSI.
• Valvola di scarico e campionatore da un pollice.
• Valvola di scarico automatica della pressione (35 SCFM).
• Selettore di prese con (2) prese a piena capacità del 2,5% sopra e sotto il nominale.
• Un foro di ispezione da 10”x18” (o 14”x25”) nel coperchio del serbatoio del trasformatore.
• Verniciato di colore verde oliva (Munsell 7GY 3.29/1.5).
• Progettato, fabbricato e testato in conformità

Prestazioni del trasformatore montato su pad trifase

• Sicuro e affidabile: utilizzano un'efficiente protezione dell'isolamento e apparecchiature di dissipazione del calore, con una struttura del quadro elettrico ben progettata che garantisce sicurezza e affidabilità. Hanno una forte capacità di sovraccarico, che consente un sovraccarico di 2 volte per 2 ore e un sovraccarico di 1,6 volte per 7 ore senza influire sulla loro durata.
• Connessioni convenienti: l'uso di spine a gomito facilita il collegamento dei cavi in entrata ad alta tensione, consentendo operazioni di inserimento e disinserimento sotto tensione.
• Forte capacità di difesa: possono resistere efficacemente ai picchi di tensione istantanei, proteggendo le apparecchiature elettriche da eventuali danni. Sono inoltre dotati di una doppia protezione con fusibile:
• Fusibile a inserimento (BAY-o-NET): un fusibile a doppia sensibilità (temperatura e corrente) che protegge dai guasti di cortocircuito sul lato secondario.
• Fusibile di protezione limitatore di corrente di backup (ELSP): protegge dai guasti all'interno del trasformatore e sul lato ad alta tensione.
• Alimentazione flessibile: possono essere di tipo terminale o di tipo a rete ad anello, consentendo a un trasformatore di alimentare un altro, migliorando la distanza e l'affidabilità dell'alimentazione.
• Risparmio energetico e protezione ambientale: progettati tenendo conto dell'efficienza energetica e della protezione ambientale.

Specifiche

Processo di produzione

FAQ

1. D: Posso avere un ordine di esempio?

R: Sì, accogliamo con favore l'ordine di esempio per testare e controllare la qualità.

2. D: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3. D: Quanto dura la garanzia?

R: 24 mesi da B/L. In caso di problemi con gli accessori, è sufficiente fornire le foto degli accessori danneggiati, quindi forniremo un servizio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. possiamo anche fornire supporto tecnico, se necessario.

4. D: OEM/ODM è disponibile?

R: Sì, lo è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. Colore personalizzato e funzione speciale.

b. Scatola personalizzata.

c. Stampa del logo del cliente.

d. Le tue altre idee sul prodotto, possiamo aiutarti a progettare e metterle in produzione. I servizi personalizzati di cui sopra devono essere confermati prima della produzione.

5. D: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia principale, tutti i tipi di prodotti sono in possesso del certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono rigorosamente tenuti a realizzare i prodotti in base ai disegni. Ogni processo ha istruttori tecnici. I supervisori del controllo qualità ispezioneranno regolarmente la produzione. Eseguiremo test sulle prestazioni dei prodotti durante la produzione e test di qualità completi al termine dei prodotti.
