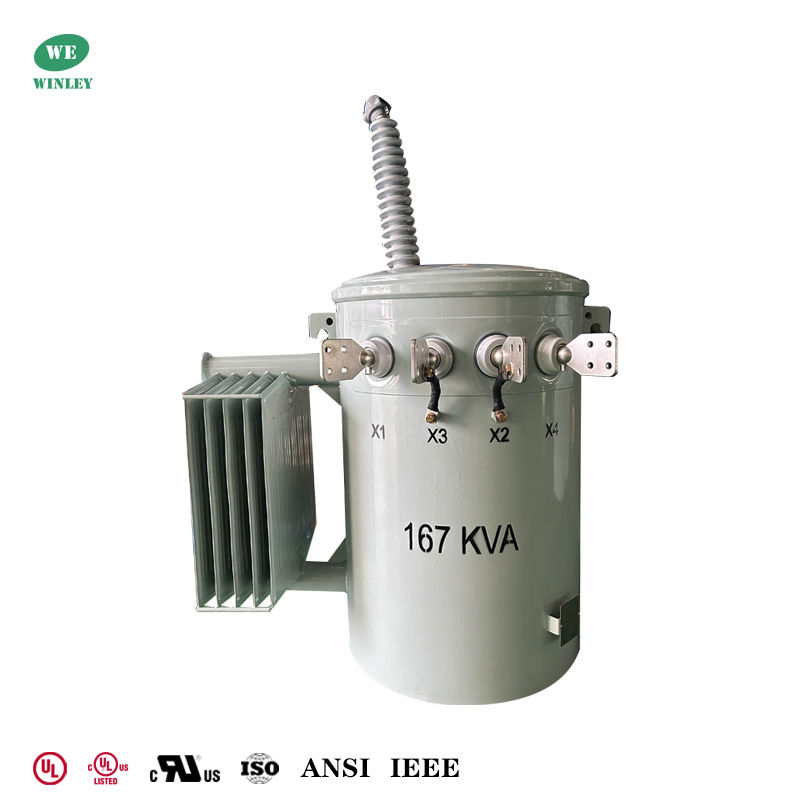

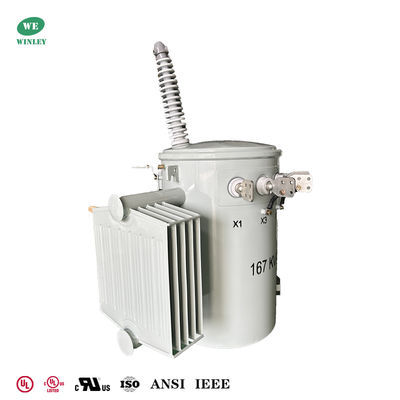

Trasformatore di distribuzione monofase da palo da 167 kVA, a bagno d'olio, doppi avvolgimenti, da 34,5 kV a 120 V, BIL 200 kV, tipo convenzionale

Il trasformatore di distribuzione aereo da 167 kVA di WINLEY — una soluzione affidabile e ad alte prestazioni montata su palo, progettata per applicazioni di distribuzione monofase esigenti. Costruito come un trasformatore convenzionale riempito di liquido con avvolgimenti in rame e isolamento in olio minerale, questa unità ONAN (Oil Natural Air Natural) offre un servizio affidabile e una lunga durata per alimentatori residenziali, commerciali e industriali leggeri.

Dati principali

Disegni tecnici

Caratteristiche standard

• Asole di sollevamento
• Tamponi di montaggio scaricatori
• Boccola(e) in porcellana ad alta tensione con terminali ad occhiello
• Gli isolatori delle boccole a bassa tensione sono disponibili in materiale poliestere rinforzato con fibra di vetro o porcellana (entrambi i terminali ad occhiello e a forcella)
• Cinturino di messa a terra neutro a bassa tensione (fornito su unità a boccola HV singola da 10 – 50 kVA)
• Asole di supporto ANSI (staffe di sospensione)
• Il coperchio ha un isolamento dielettrico da 15 kV e una maggiore resistenza alla corrosione. Il coperchio è inclinato di 15°, impedendo all'acqua di accumularsi e riducendo così le possibilità di corrosione e perdite.
• Coperchio autoventilante e risigillante che elimina la necessità di un dispositivo ausiliario di scarico della pressione e offre maggiore sicurezza grazie a una maggiore resistenza del serbatoio
• Nucleo avvolto con giunti a sovrapposizione per una maggiore efficienza e livelli di rumore inferiori.
• I bulloni del nucleo/bobina nei cuscinetti sono distanziati di 180°
• Conduttori a bassa tensione in rilievo
• Tappo di riempimento olio
• Cinturino di messa a terra del coperchio
• Tamponi di messa a terra del serbatoio
• Fusibile di protezione primario
• Scaricatori di sovratensione
• Interruttore automatico secondario
• Maniglia di comando dell'interruttore secondario con ripristino di sovraccarico di emergenza
• Targhetta in alluminio anodizzato incisa al laser con numero di serie con codice a barre

Specifiche

Valutazioni

• Soddisfa/Supera le valutazioni di efficienza DOE 2016
• Conforme a ANSI / IEEE #C57.12.00
• Conforme a ANSI / IEEE #C57.12.20
• Conforme a ANSI / IEEE #C57.12.28
• Conforme a ANSI / IEEE #C57.12.31
• Conforme a ANSI / IEEE C57.12.70
• Conforme a ANSI / IEEE C57.12.80
• Conforme a ASTM D3487

Processo di produzione

FAQ

1. D: Posso avere un ordine di esempio?

R: Sì, diamo il benvenuto all'ordine di esempio per testare e controllare la qualità.

2. D: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3. D: Quanto dura la garanzia?

R: 24 mesi da B/L. In caso di problemi con gli accessori, basta fornire le foto dell'accessorio danneggiato, quindi forniremo un servizio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. possiamo anche fornire supporto tecnico, se necessario.

4. D: OEM/ODM è disponibile?

R: Sì, lo è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. Colore personalizzato e funzione speciale.

b. Scatola personalizzata.

c. Stampa del logo del cliente.

d. Le tue altre idee sul prodotto, possiamo aiutarti a progettare e metterle in produzione. I suddetti servizi personalizzati devono essere confermati prima della produzione.

5. D: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia principale, tutti i tipi di prodotti sono in possesso del certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono rigorosamente tenuti a realizzare i prodotti in base ai disegni. Ogni processo ha istruttori tecnici. I supervisori del controllo qualità ispezioneranno regolarmente la produzione. Eseguiremo test sulle prestazioni dei prodotti durante la produzione e test di qualità completi al termine dei prodotti.
