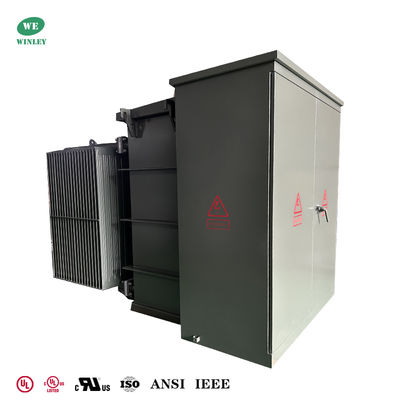

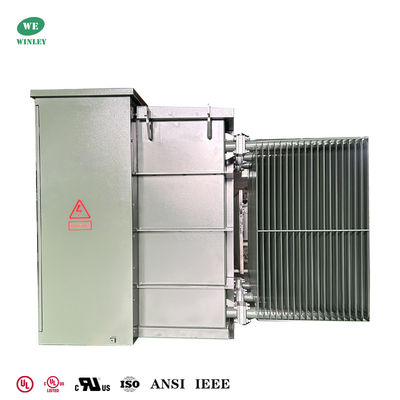

Trasformatore trifase da incasso su cuscinetto da 1500 kVA, immerso in olio, trasformatore di isolamento da 480 V

Questo trasformatore trifase da incasso su cuscinetto da 1500 kVA, immerso in olio, per uso esterno, ha un primario da 480 V e un secondario da 480Y/277 V. Raffreddamento ONAN, funzionamento a 60 Hz, gruppo vettoriale Dyn1, isolamento di classe A e aumento della temperatura di 65K. Con avvolgimenti in alluminio, nucleo in acciaio al silicio e isolamento in olio minerale, soddisfa IEEE ANSI C57.12.00.

Dati principali

Disegni tecnici

Perché scegliere WINLEY?

Offriamo una gamma completa di trasformatori trifase da incasso su cuscinetto con capacità da 45kVA a 5500kVA e tensioni fino a 34,5kV, tutti conformi o superiori agli standard come DOE 2016, IEEE/ANSI, CSA, IEC e NEMA. I nostri trasformatori sono certificati UL/cUL (UL-US-2431836-0, UL-CA-2423202-0) e possono ottenere l'autorizzazione partner UL in base alle esigenze del cliente. Con i nostri prodotti ampiamente utilizzati nelle aziende di servizi pubblici negli Stati Uniti e in Canada, offriamo una ricca esperienza di progettazione e produzione, un servizio post-vendita professionale e affidabile e una consegna rapida entro 7-35 giorni.

Caratteristiche standard

• Funzionamento a 60 Hz.
• Aumento medio dell'avvolgimento di 65°C.
• Disposizioni di alimentazione radiale e ad anello.
• Terminali HV di tipo dead front e live front.
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 – 60 kV.

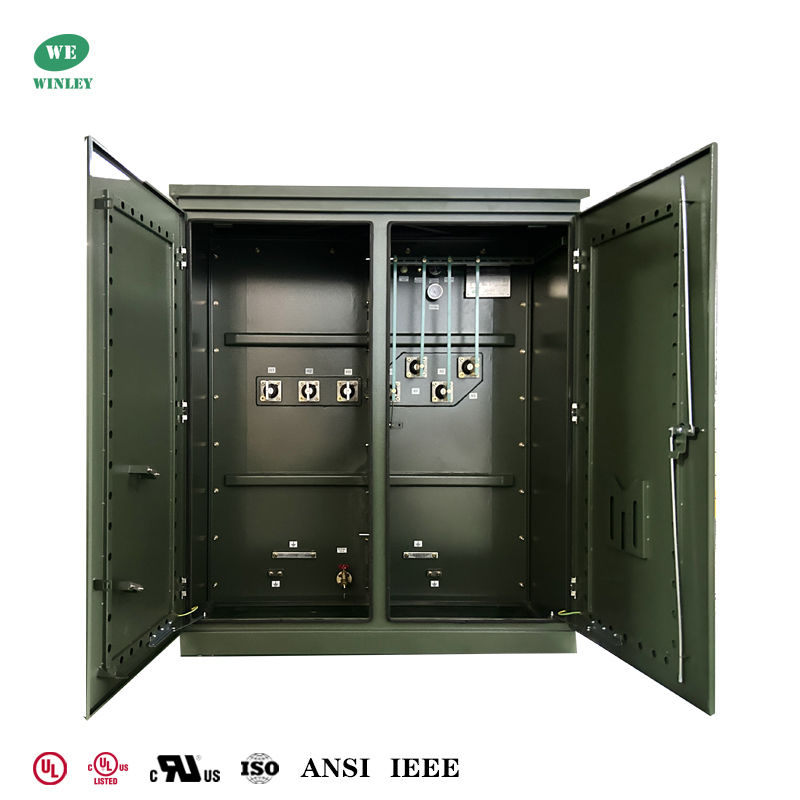

• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo l'apertura della porta a bassa tensione.
• Divisorio in acciaio rigido.
• Serbatoio del trasformatore saldato dalla copertura alla base.

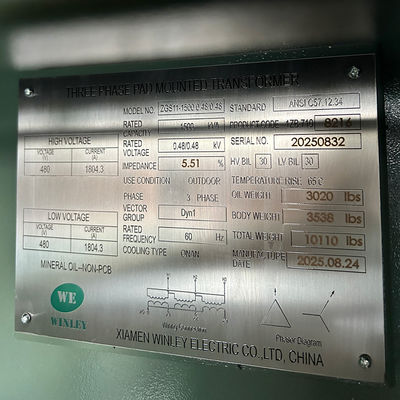

• Targhetta permanente.
• Predisposizione per il riempimento con tappo per tubi NPT da un pollice.
• Cuscinetti di messa a terra del serbatoio ANSI.

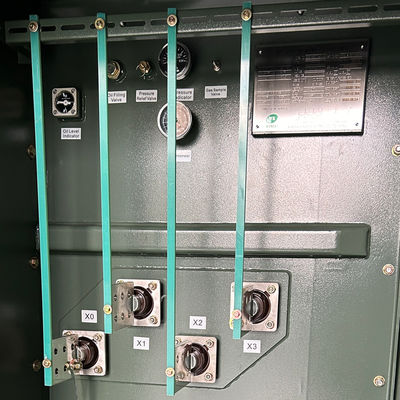

• Valvola di scarico e campionatore da un pollice.
• Valvola di scarico automatica della pressione (35 SCFM).
• Cambiatore di prese con (2) prese a piena capacità del 2,5% sopra e sotto il nominale.
• Un foro di ispezione da 10”x18” (o 14”x25”) nella copertura del serbatoio del trasformatore.
• Colore verde oliva verniciato (Munsell 7GY 3.29/1.5).
• Progettato, fabbricato e testato in conformità
con gli ultimi standard ANSI

Specifiche

Processo di produzione

FAQ

1. D: Posso avere un ordine di esempio?

R: Sì, accogliamo con favore l'ordine di esempio per testare e controllare la qualità.

2. D: Qual è il tempo di consegna?

R: Tempo di produzione di massa 15-25 giorni.

3. D: Quanto dura la garanzia?

R: 24 mesi da B/L. In caso di problemi con gli accessori, è sufficiente fornire le foto dell'accessorio danneggiato, quindi forniremo un servizio gratuito. In base al numero di prodotti, forniremo gratuitamente accessori facilmente danneggiabili. Possiamo anche fornire supporto tecnico, se necessario.

4. D: OEM/ODM è disponibile?

R: Sì, lo è! Siamo produttori con il nostro team di ricerca e sviluppo, possiamo personalizzare i prodotti in base al disegno o alle esigenze del cliente.

Servizi personalizzati:

a. Colore personalizzato e funzione speciale.

b. Scatola personalizzata.

c. Stampa del logo del cliente.

d. Le tue altre idee sul prodotto, possiamo aiutarti a progettare e metterle in produzione. I suddetti servizi personalizzati devono essere confermati prima della produzione.

5. D: Come controllare la qualità dei prodotti?

R: La nostra azienda possiede la tecnologia principale, tutti i tipi di prodotti sono in possesso del certificato CE. Abbiamo ingegneri professionisti. I lavoratori sono rigorosamente tenuti a realizzare i prodotti in base ai disegni. Ogni processo ha istruttori tecnici. I supervisori del controllo qualità ispezioneranno regolarmente la produzione. Eseguiremo test sulle prestazioni dei prodotti durante la produzione e test di qualità completi al termine dei prodotti.
