Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio

Marchio:	WINLEY
Numero di modello:	D-100/34.5
MOQ:	1 Unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL, CE, ISO

Applicazione:

Sistema di distribuzione dell'alimentazione

Fase:

Separare

Capacità:

100 kVA

Tensione primaria:

34500Y/19920V

Tensione secondaria:

120/240 V.

Aumento della frequenza:

Classe di raffreddamento:

Materiale tortuoso:

Capacità di alimentazione:

1000set/mese

Evidenziare:

Trasformatori montati su pali da 100 kVA

34.5 kV a 120 V trasformatore a doppio avvolgimento

trasformatore di distribuzione riempito di olio

Descrizione del prodotto

Trasformatore per palo di alimentazione 100 Kva 34,5 kV a 120 V Trasformatori di distribuzione a doppio avvolgimento riempiti d'olio

Panoramica

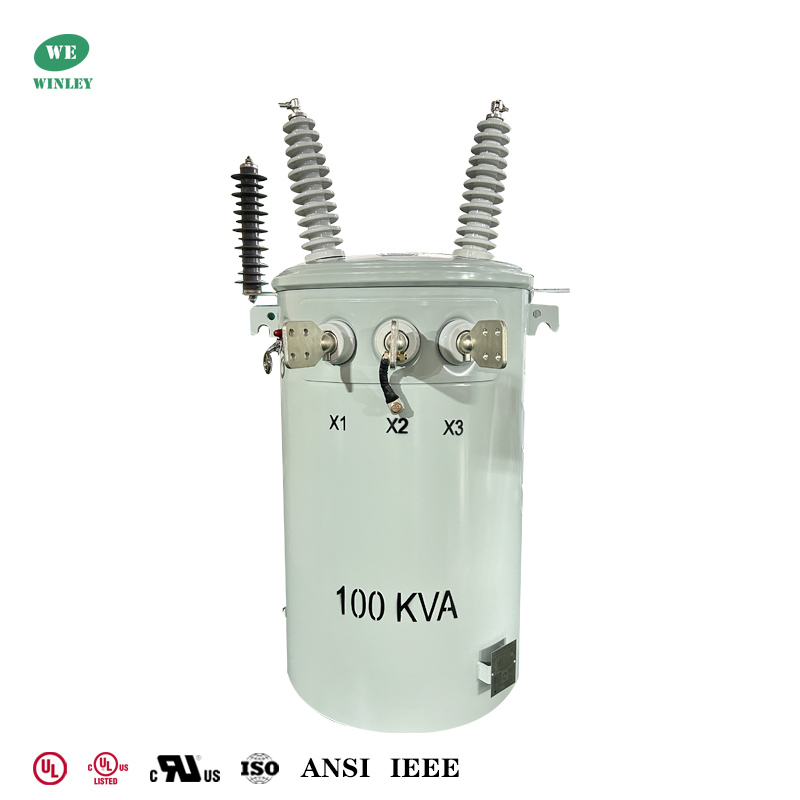

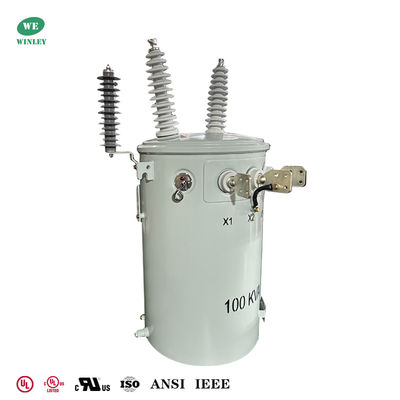

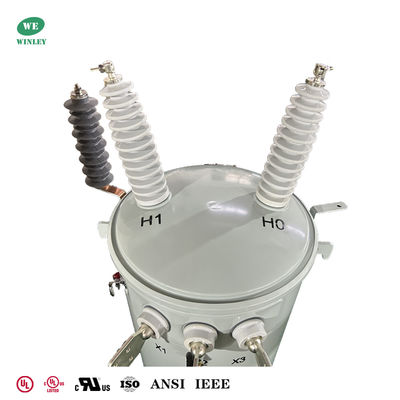

Il trasformatore di distribuzione aereo Winley da 100 kVA è un'unità monofase, riempita di liquido, montata su palo, progettata per una distribuzione affidabile ed efficiente nelle reti aeree. Costruito secondo gli standard del settore e i requisiti di efficienza del DOE, questo trasformatore è ideale per la distribuzione residenziale, commerciale e industriale leggera, la sostituzione retrofit di unità legacy e nuove costruzioni in cui sono richieste soluzioni compatte e durevoli per il montaggio su palo.

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 0

Capacità di produzione e consegna Winley

Linea di prodotti certificata UL/cUL: trasformatori di distribuzione monofase Winley (10–333 kVA, fino a 34,5 kV).
Design multi-standard: i prodotti sono progettati per soddisfare o superare gli standard DOE 2016, IEEE, ANSI, CSA, IEC, NEMA e altri standard applicabili.
Capacità di produzione e consegna: la capacità di consegna mensile supera le 800 unità; consegna rapida standard entro 4 settimane disponibile a seconda della configurazione e delle dimensioni dell'ordine.

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 3

Dati principali

Tipo di trasformatore	Trasformatore di distribuzione aereo, tipo convenzionale
Fase	Monofase
Capacità	100 KVA
Tensione primaria	34500GrdY/19920
BIL primario	125 kV
Tensione secondaria	120/240 V
Classe di tensione secondaria	Classe 1,2 kV
Fasore secondario	Monofase a doppio avvolgimento
BIL secondario	30 KV
Frequenza	60 Hz
Aumento della temperatura	65°C
Valore nominale di isolamento	Classe E
Classe di raffreddamento	KNAN; Autoraffreddamento
Standard di efficienza	Soddisfa gli standard DOE 2016, soddisfa gli standard ANSI/IEEE
Materiale di avvolgimento	Rame
Valore nominale della temperatura ambiente	40°C
Livello sonoro	51 dBA
Efficienza	99,00%
Perdita a vuoto (in watt)	+/- 268W
Perdita a pieno carico (in watt)	+/- 1.095W

Disegno

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 4

Perché scegliere questa unità

Alta efficienza: basse perdite operative riducono i costi energetici del ciclo di vita e soddisfano i requisiti DOE.
Costruzione durevole: materiali di qualità (avvolgimenti in rame, nucleo in acciaio GO, serbatoio resistente alla corrosione) per una lunga durata.
Adatto al campo: maniglia di presa esterna, coperchio superiore rimovibile, marcatura interna del livello dell'olio, porta di scarico e predisposizioni di messa a terra semplificano l'installazione e la manutenzione.
Certificato e conforme: la certificazione UL/cUL più l'ampia conformità agli standard offrono fiducia a utility e appaltatori.
Disponibilità rapida: una forte capacità di produzione e una consegna rapida riducono i tempi di consegna del progetto.

Specifiche

Trasformatore a bagno d'olio monofase da 10 kVA-333 kVA
Capacità nominale (kVA)	Alta	Bassa tensione (v)	Simbolo di connessione	Standard	Impedenza di cortocircuito (%)	Efficienza
	Tensione (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1,8-4%	98,7
15						98,82
25						98,95
37,5						99,05
50						99,11
75						99,19
100						99,25
167						99,33
250						99,39
333						99,43

Processo di produzione

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 5

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 6

Trasformatori a polo di potenza da 100 Kva 34,5kv a 120v Trasformatori di distribuzione a doppio avvolgimento riempiti di olio 7
