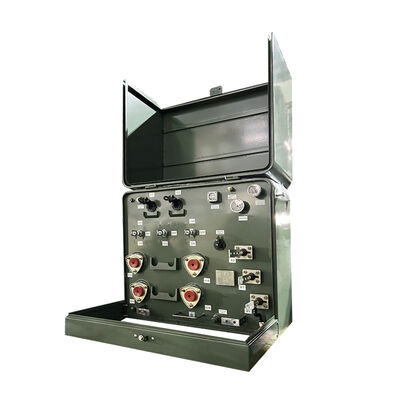

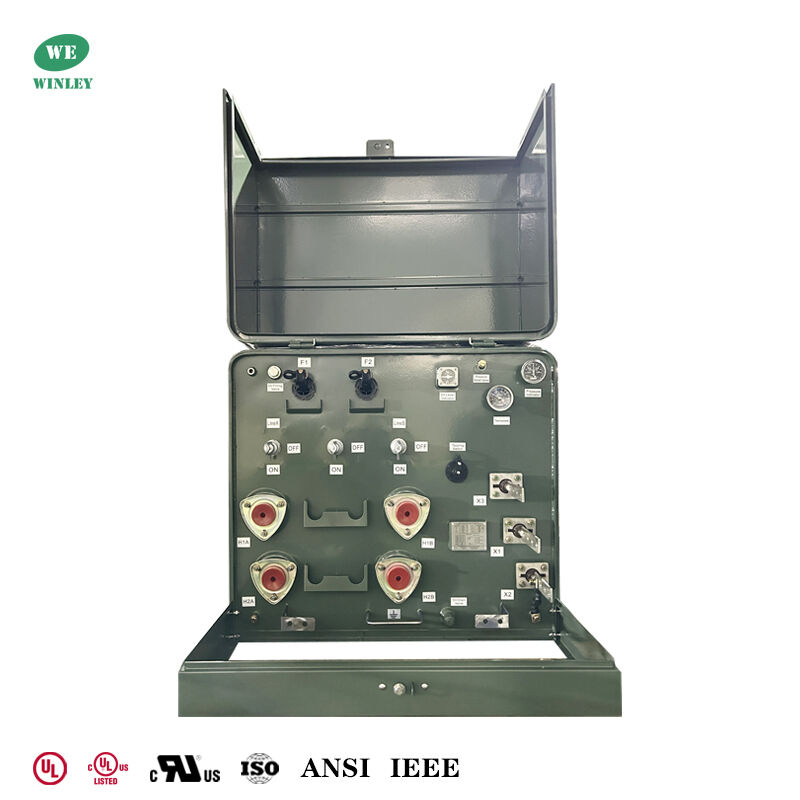

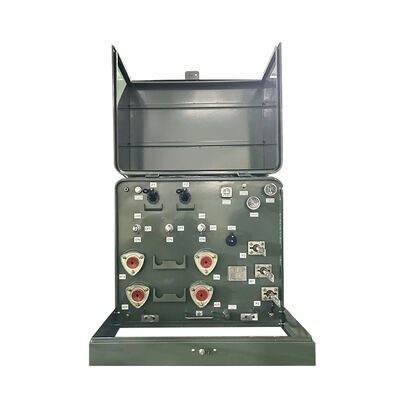

Trasformatore monofase a montaggio su basamento da 25 kVA, da 13,2 kV a 240 V, con serbatoio in acciaio inossidabile 304

Tutte le categorie

Trasformatore a tre fasi montato su una pad

Trasformatore monopaso montato su pad

trasformatore di sottostazione

Tipo asciutto trifase trasformatore

Trasformatore trifase di isolamento

Trasformatore di isolamento di UPS

Trasformatore medico di isolamento

Trasformatore industriale di controllo

Trasformatore di controllo di monofase

Trasformatore toroidale di isolamento

Trasformatore automatico trifase

Regolatore di tensione trifase

Reattore trifase

Contattaci

Mr. Steven

steven@winley-electric.com

86-18650108051

Contatta ora

Trasformatore monofase a montaggio su basamento da 25 kVA, da 13,2 kV a 240 V, con serbatoio in acciaio inossidabile 304

Marchio:	WINLEY
Numero di modello:	ZGD-25/13.2
MOQ:	1 Unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL, ISO

Documento:

Tipo di trasformatore:

Trasformatore montato in pad

Capacità:

25kVA

Tensione primaria:

13200V o su misura

Tensione secondaria:

120/240 V.

Classe di raffreddamento:

KNAN; auto raffreddato

Materiale del serbatoio:

Acciaio inossidabile 304

Efficienza:

99,00%

Standard di efficienza (i):

Soddisfa gli standard DOE 2016, soddisfa gli standard ANSI/IEEE

Capacità di alimentazione:

1000set/mese

Evidenziare:

Trasformatore montato su pad da 25 Kva

Trasformatore monofase da 13

2 kV a 240 V

Descrizione del prodotto

Trasformatore monofase per montaggio su pad residenziale 13,2 kV a 240 V, trasformatori di distribuzione riempiti d'olio, serbatoio in acciaio inox 304

Il trasformatore monofase WINLEY Electric per montaggio su pad è progettato in stretta conformità con gli standard internazionali come IEEE, CSA e DOE, e ha ottenuto i certificati UL/cUL e altri. Capacità nominale fino a 333 kVA e tensione primaria fino a 34,5 kV. Il trasformatore monofase per montaggio su pad, con il suo aspetto verde e semplice, può essere utilizzato in aree residenziali e luoghi commerciali.

Caratteristiche principali

Trasformatore per montaggio su pad da 25 kVA progettato per una distribuzione affidabile con un primario da 13.200 V Delta e un secondario da 240/120 V

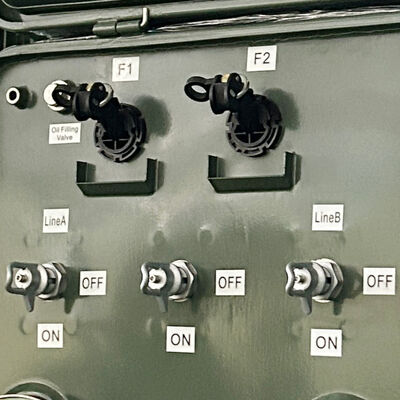

Dispone di tre interruttori di interruzione del carico (LBS) a 2 posizioni per una sezionatura flessibile e una commutazione sicura sotto tensione

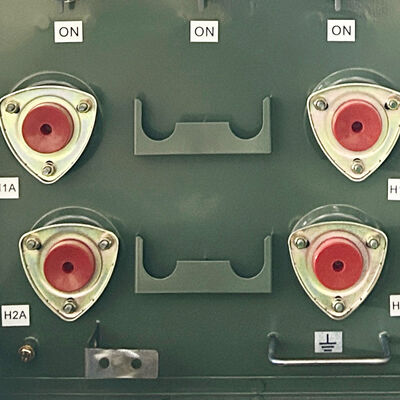

Quattro boccole ad alta tensione per semplificare i collegamenti e migliorare l'accessibilità alla fase
Il serbatoio riempito d'olio in acciaio inossidabile 304 garantisce una resistenza superiore alla corrosione, una maggiore durata e una manutenzione minima

Specifiche tecniche

Parametro	Valore
Tipo di trasformatore	Montato su pad
Fase	Monofase
Capacità	25 kVA
Gruppo vettoriale	II6
Tensione primaria	13200V
Tensione secondaria	240/120V
Fasore secondario	Monofase a doppio avvolgimento
Frequenza	60 Hz
Innalzamento della temperatura	65°C
Classe di raffreddamento	KNAN; Autoraffreddamento
Standard di efficienza	Conforme agli standard DOE 2016, conforme agli standard ANSI/IEEE
Materiale dell'avvolgimento	Rame
Temperatura ambiente nominale	40°C
Livello sonoro	48 dBA
Materiale del serbatoio	Acciaio inossidabile 304

Procedure di prova

Tutti i trasformatori sono testati in stretta conformità con l'ultima revisione di ANSI, IEEE e NEMA applicabili con rapporti di prova.

Prova di tenuta
Relazione di polarità e fase
Resistenza
Perdite a vuoto e corrente di eccitazione
Perdite a carico e impedenza
Tensione applicata
Tensione indotta
Impulso a onda intera
Test del rapporto

Specifiche del prodotto

Potenza nominale (kVA)	Alta tensione (kV)	Perdita a vuoto	Perdita a carico	Altezza (mm)	Profondità (mm)	Larghezza (mm)	Peso dell'olio (kg)	Peso totale (kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 o altri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Processo di produzione
