1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta

Marchio:	WINLEY
Numero di modello:	ZGS-1500/0.48
MOQ:	1 Unità
prezzo:	$5000-$100000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL,CE,ISO

Documento:

Tipo di trasformatore:

Trasformatore montato in pad

Fase:

Tre fase

Tipo di alimentazione:

Alimentazione radiale

Capacità:

1500 KVA

Tensione primaria:

480 V.

Tensione secondaria:

416Y/240

Metodo di raffreddamento:

Materiale tortuoso:

Capacità di alimentazione:

1000set/mese

Evidenziare:

Trasformatore a tre fasi da 1500kva

trasformatore montato su pad riempito di olio

Trasformatori di potenza da 480 a 240 V

Descrizione del prodotto

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta

Questo trasformatore a olio immerso a tre fasi e 1500 kVA è progettato secondo gli standard IEEE/ANSI nordamericani con una corrente primaria di 480 V e una corrente secondaria di 416 Y/240 V.Dispone di olio di estere resistente al fuoco FR3 e avvolgimenti in rame.

Foto di fabbrica del prodotto

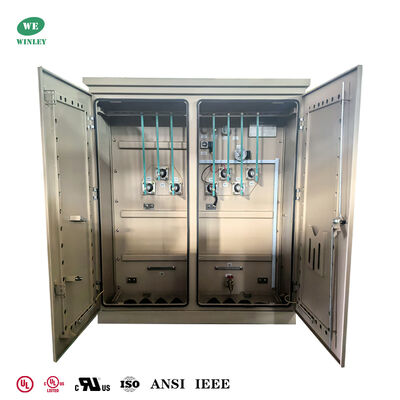

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 0

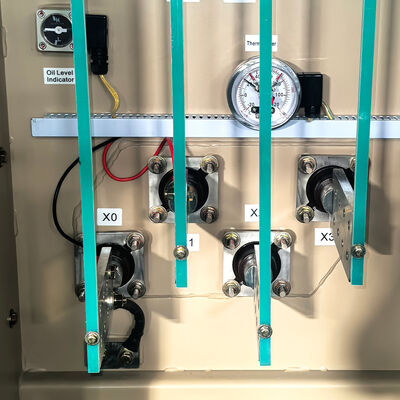

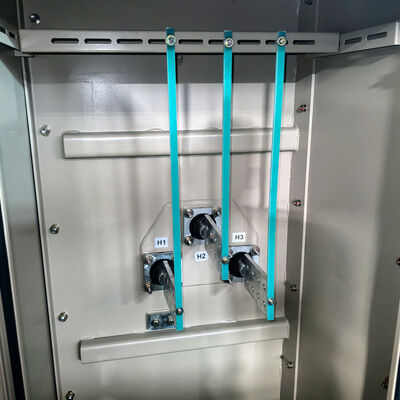

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 1

I trasformatori trifasici Winley Electric destinati al mercato nordamericano sono certificati UL e cUL, offrendo soluzioni di alimentazione affidabili e di alta qualità supportate da una vasta esperienza regionale.

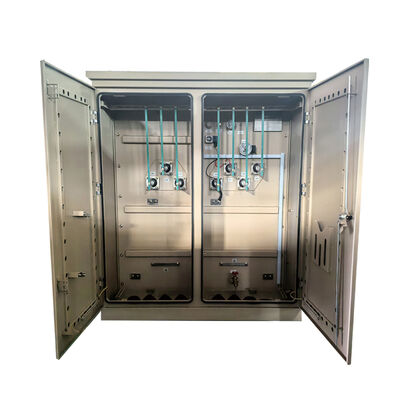

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 3

Disegni tecnici

Il trasformatore a tre fasi montato su una pastiglia immerge l'interruttore di carico e la fusibile sul lato ad alta tensione del trasformatore con il nucleo e gli avvolgimenti del trasformatore nello stesso serbatoio dell'olio,ha i vantaggi di una struttura avanzata, prestazioni affidabili, risparmio energetico e riduzione dei consumi, utilizzo flessibile, forte adattabilità e vantaggi economici.

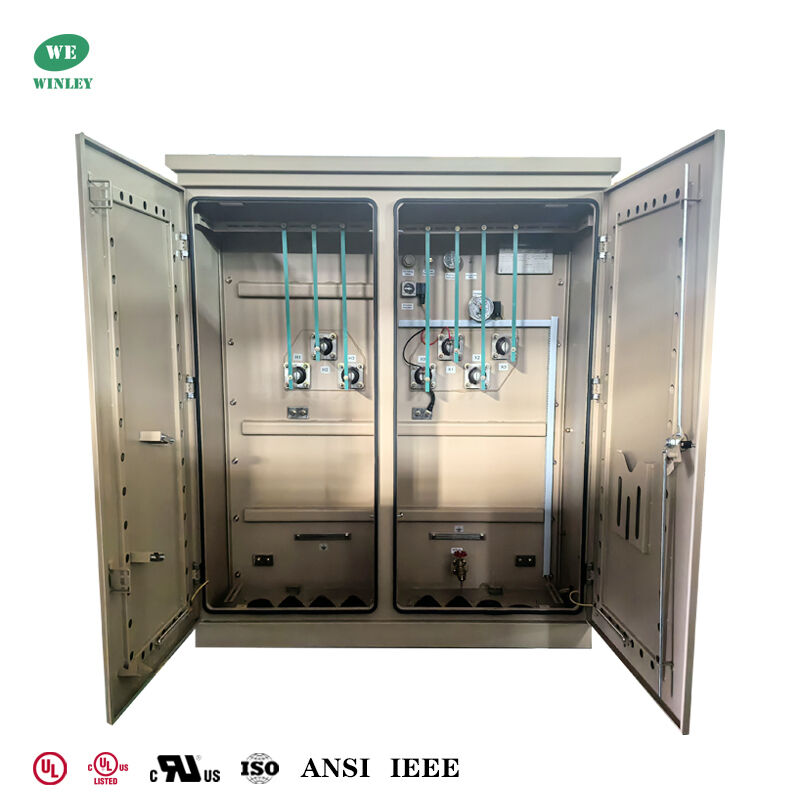

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 4

Dati principali

- No, no, no, no.	Articolo	Unità	Richiesta
1	Tipo	~	olio immerso, montato su pad
2	Capacità nominale	KVA	1500
3	Numero di fase	~	3
4	Tensione primaria	V.	480
5	Busti primari	~	(3) Pacca a 8 buche
6	Voltaggio secondario	V.	416Y/240
7	Busti secondari		(4) Pacca a 8 fori
8	Metodo di raffreddamento	~	KNAN
9	Frequenza nominale	Hz	60
10	Gruppo vettoriale	~	Dyn1
11	Classe di isolamento	~	A
12	Aumento della temperatura	K.	65
13	materiale liquido isolante	~	Olio FR3
14	Condizione di servizio	~	all'aperto
15	Norme	~	IEEE ANSI C57.12.00

Caratteristiche standard

• funzionamento a 60 Hz.
• aumento medio dell'avvolgimento a 65°C.
• Disposizioni di alimentazione radicale e a ciclo.
• Tipo di terminali frontali HV morti e attivi.
• HV BIL 45 ¢ 150 kV (Fronte morta) 200 kV (Fronte attiva).
• LV BIL 30 ¢ 60 kV.
• Chiusura a tre punti della porta a bassa tensione.
• Porta ad alta tensione, che può essere aperta solo dopo aver aperto la porta a bassa tensione.
• Pareti divisorie rigide in acciaio.
• Serbatoio del trasformatore saldato dal coperchio alla base.
• Targa permanente.
• Provvedimento di riempimento del tappo del tubo NPT da un pollice.
• Pad di terra per serbatoi ANSI.
• Valvola di scarico e campionatore di 1 pollice.
• Valvola di sollievo della pressione automatica (35 SCFM).
• Cambiatore di rubinetti con (2) rubinetti a piena capacità del 2,5% al di sopra e al di sotto del valore nominale.
• Un foro manuale di 10 x 18 (o 14 x 25) nel coperchio del serbatoio del trasformatore.
• Dipinto di colore verde ulivo.
• Progettato, fabbricato e testato secondo le ultime norme ANSI

Specificità

Potenza nominale (KVA)	Alta tensione (KV)	Basso Voltaggio (V)	Perdite senza carico (W)	Perdite durante il carico (W)	Altezza (mm)	Profondezza (mm)	Larghezza (mm)	Peso (kg)	Peso (Lb)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 o altri	277V 347 V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 KVA			280	2200	1530	980	1510	989	2180
300 KVA			480	3650	1680	1080	1660	1415	3119
500 KVA			680	5100	1790	1160	1810	1905	4200
750 KVA			980	7500	2030	1300	2030	2755	6074
1000 KVA			1150	10300	1854	1549	1651	3235	7132
1500 KVA			1640	14500	2150	1570	2210	5835	12864
2000 KVA			2160	20645	2220	1600	2380	6430	14175
2500 KVA			2680	23786	2330	1650	3070	8865	19544
3000 KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Processo di produzione

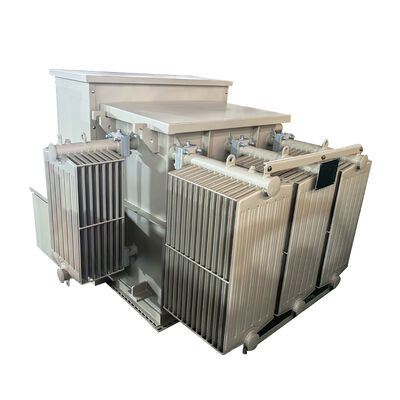

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 5

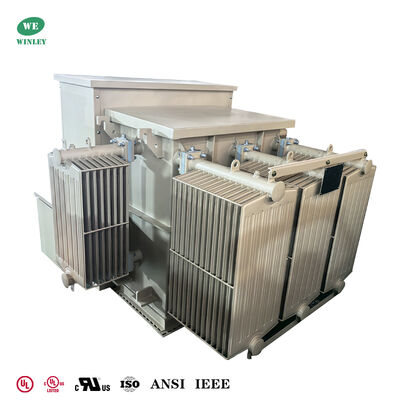

1500kva Trasformatore a tre fasi montato su pad riempito di olio a bassa tensione da 480V a 240V Trasformatori di potenza elettrica frontale in diretta 6
