2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione

Marchio:	WINLEY
Numero di modello:	S-2000/35
MOQ:	1 Unità
prezzo:	$5000-$150000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO

Tipo:

trasformatore di sottostazione

Capacità:

2000/2300/2576 KVA

Tensione primaria:

34500Y/19920

Tensione secondaria:

480Y/277

Classe di raffreddamento:

Onan/onaf

Aumento della temperatura:

55/65K

Gruppo vettoriale:

YnYn0

Standard:

ANSI/IEEE C57.12.00

Capacità di alimentazione:

500set/mese

Evidenziare:

Trasformatore di potenza di sottostazione da 2000kva

ONAF trasformatore a scatto 34

5kv

Descrizione del prodotto

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione

Riassunto

Una sottostazione è un nodo critico di una rete elettrica che facilita la trasmissione e la distribuzione di energia elettrica.altri dispositivi per la produzione di energiaIl loro scopo principale è quello di regolare i livelli di tensione, indirizzare il flusso di potenza e garantire la stabilità e la sicurezza del sistema.

Foto del prodotto

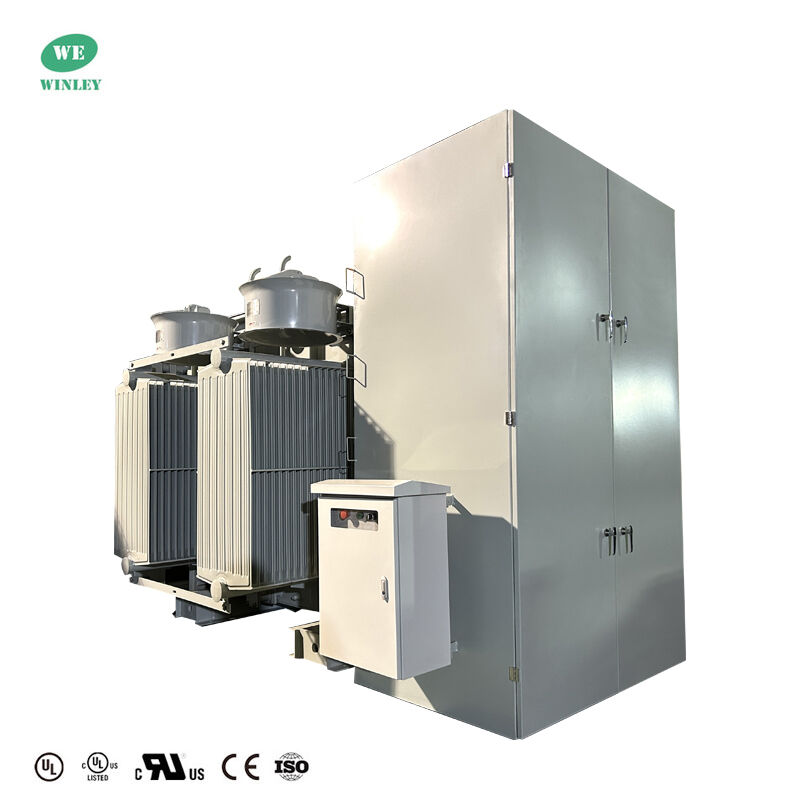

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione 0

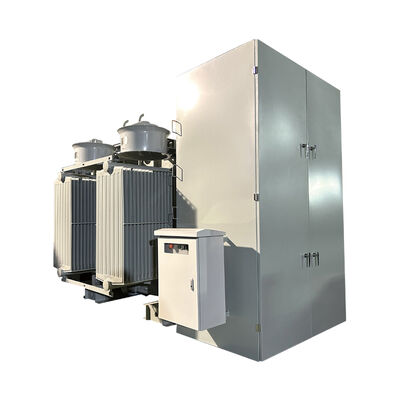

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione 1

I trasformatori delle sottostazioni di WINLEY Electric sono progettati per soddisfare gli standard ANSI/IEEE e IEC, con capacità che vanno da 150 KVA a 63 MVA e una tensione che varia tipicamente da 2,4 KV a 69 KV.Sono caratterizzati da scariche parziali basse, basse perdite, basso rumore, peso leggero e lunga durata.

Dati principali

- No, no, no, no.	Articolo	Unità	Richiesta
1	Tipo	~	tipo di olio
2	Capacità nominale	KVA	2000/2300/2576
3	Numero di fase	~	3
4	Tensione primaria	V.	34500Y/19920
5	Voltaggio secondario	V.	480Y/277
6	Distanza di scarico	~	±2*2.5
7	Metodo di raffreddamento	~	ONAN/ONAF
8	Frequenza nominale	Hz	60
9	Gruppo vettoriale	~	- Sì, sì.
10	Classe di isolamento	~	A
11	Aumento della temperatura	K.	55/55 ((Fn) /65 ((Fn)
12	Impedenza	%	6.5
13	Materiale di avvolgimento	~	Aluminici
14	Materiale di base	~	acciaio al silicio
15	materiale liquido isolante	~	Olio minerale
16	Condizione di servizio	~	all'aperto

Disegni tecnici

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione 3

Specificativi standard

Interruttore LBOR
Misuratori esterni chiudibili, fusibili a baionetta e interruttore
Calcolatore di temperatura del liquido (termometro a quadrante)
Valvola di scarico e campionamento esterno chiudibile
Indicatore di livello del liquido
Misuratore di pressione
Valvola di sollevamento della pressione
DOE 2016 Efficienza
Tutti i materiali in acciaio inossidabile

Specificativi facoltativi

Misuratori con contatti di allarme
Pacco ventilatore
Bi-direzionale (Step-Up) con scudo elettrostatico
Collegamento a gola per accoppiamento stretto
Valvola di scarico esterno e di campionamento in scatola chiudibile
Opzioni montate sullo slittino
Fattore K fino a K-13
Profondità di armadio estesa per consentire i connettori T-OP
Doppia tensione
FR3
Sistema di conservazione dell'olio a gas inerte (alta tensione)
Pacco ventilatore (alta tensione)

Classificazione del prodotto

Capacità nominale	Alta tensione	Basso Voltaggio	Simbolo di connessione	Indipendenza del cortocircuito	Perdita di carico	Perdite durante il carico	Dimensione	Peso
(kVA)	(KV)	(V)		(%)	(W)	(W)	- Non lo so.(mm)	(kg)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV o altri	208/120V 480/277V 600 V di potenza superiore a 100 W 13200V 13800V o altri	Dyn1 - Si '. Dyn11 D0 E11 o altri	2.7 3.1 4.35 5.75 6	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione 4

2000kva Trasformatore di potenza della sottostazione ONAF Step Down da 34,5kv a 480v Trasformatore elettrico della sottostazione 5
