trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato

Marchio:	WINLEY
Numero di modello:	D-15/13.8
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL, CE, ISO

Tipo di trasformatore:

Trasformatore montato su palo

Fase:

Separare

Capacità:

15 KVA

Tensione primaria:

13856GrdY/8000

Tensione secondaria:

120/240

Aumento della frequenza:

Materiale di avvolgimento:

Alluminio

Standard:

Norma CSA C2.2-06

Capacità di alimentazione:

1000set/mese

Descrizione del prodotto

Trasformatore montato su palo da 15 kVA 13,8 kV a 120 V Trasformatore di potenza immerso in olio Standard CSA C2.2-06 Certificato cUL

Il trasformatore monofase montato su palo di Winley Electric è costruito appositamente per una distribuzione esterna affidabile nelle reti nordamericane. Progettato e prodotto per soddisfare i requisiti CSA e dotato di certificazione cUL, questa unità convenzionale montata su palo offre prestazioni affidabili, sicurezza e facilità di installazione per applicazioni di pubblica utilità e municipali.

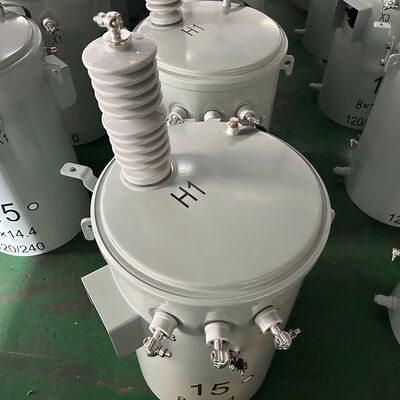

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 0

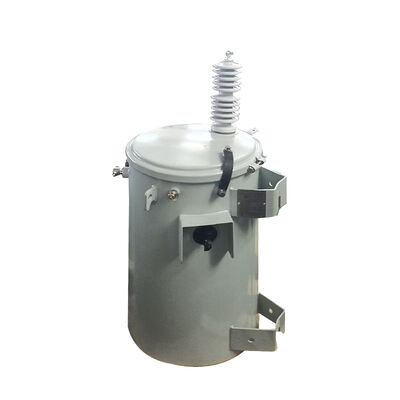

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 1

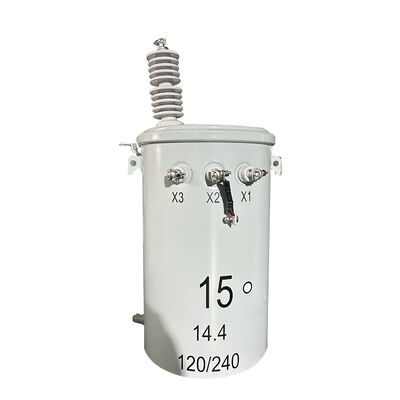

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 2

Dati principali

N.	ARTICOLO	UNITÀ	SPECIFICA	OSSERVAZIONE
1	Tipo	~	MONTATO SU PALO	tipo convenzionale
2	Capacità nominale	kVA	15
3	N. di fase	~	Monofase
4	Tensione primaria	V	13856GrdY/8000	Stella con messa a terra
5	Tensione secondaria	V	120/240
6	Gruppo vettoriale	~	Ii6
7	Tipo di presa	~	Presa fuori circuito
8	Gamma di prese	%	±2*2.5
9	Metodo di raffreddamento	~	ONAN
10	Frequenza nominale	Hz	60
11	Classe di isolamento	~	A(105℃)
12	Aumento della temperatura	K	65
13	Materiale dell'avvolgimento	~	Alluminio/Alluminio
14	Materiale del nucleo	~	acciaio al silicio
15	Fluidi isolanti	~	Olio minerale
16	Dimensione	mm	430510950	solo per riferimento
17	Peso	kg	140	solo per riferimento
18	Condizioni di servizio	~	esterno
19	Altitudine	m	≤1000
20	Standard	~	CSA C2.2-06/CSA 802

Disegno

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 3

Caratteristiche principali

Conforme a CSA: Progettato per soddisfare gli standard CSA C2.2-06 / CSA 802.
Certificato cUL: Testato in fabbrica e qualificato cUL per l'accettazione nel mercato canadese e statunitense.
Design convenzionale montato su palo ottimizzato per il servizio esterno e l'affidabilità a lungo termine.
Monofase, capacità nominale di 15 kVA: ideale per la distribuzione residenziale e commerciale di piccole dimensioni.
Primario a stella con messa a terra: 13.856 V GrdY / 8.000 V per la compatibilità con i sistemi di distribuzione comuni.
Secondario: 120/240 V con polarità additiva e gruppo vettoriale Ii6 per l'uso standard nordamericano.
Isolamento e raffreddamento robusti: raffreddamento ONAN, classe di isolamento A (105 °C), aumento della temperatura di 65 K.
Costruzione durevole: serbatoio in acciaio rivestito con verniciatura grigia Munsell 5BG e fluido isolante in olio minerale.

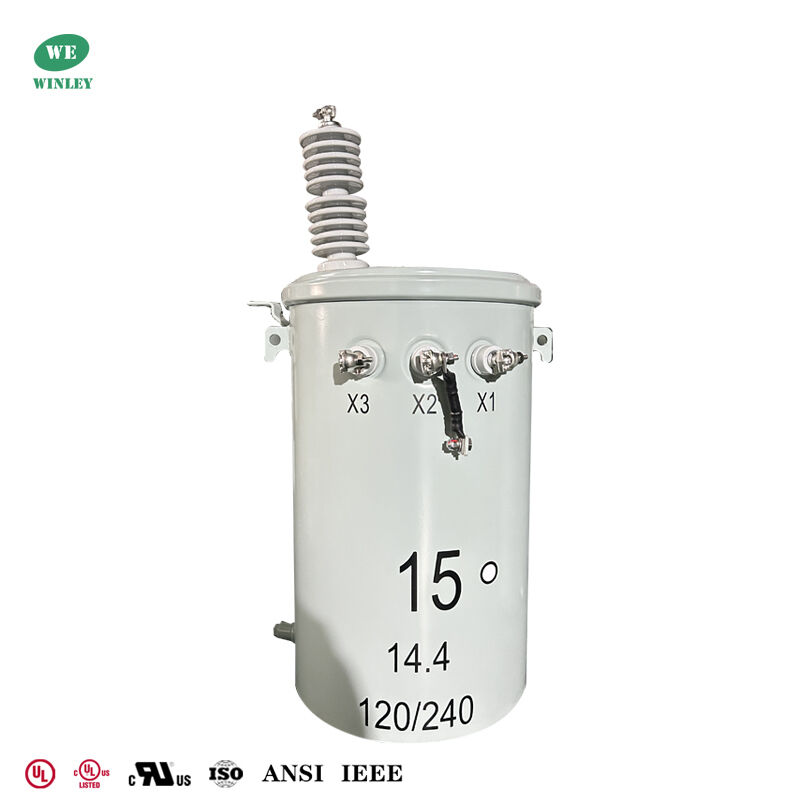

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 4

Specifiche

Trasformatore immerso in olio monofase da 10 kVA-333 kVA
Capacità nominale (kVA)	Alta	Bassa tensione (v)	Simbolo di connessione	Standard	Impedenza di cortocircuito (%)	Efficienza
	Tensione (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Processo di produzione

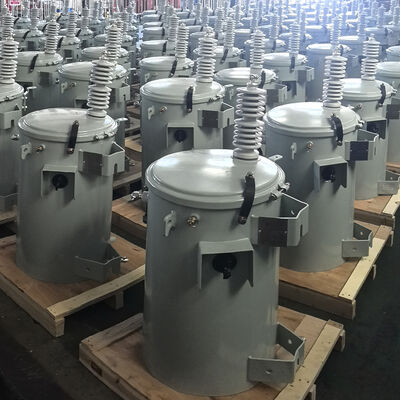

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 6

trasformatore montato su palo 15kva 13.8kv - cUL standard del trasformatore elettrico a bagno d'olio 120v CSA C2.2-06 certificato 7

Conclusione

Il trasformatore monofase montato su palo di Winley Electric, conforme agli standard CSA e certificato cUL, combina prestazioni elettriche comprovate con sicurezza certificata e una robusta costruzione per esterni, rendendolo una scelta affidabile per le aziende di servizi pubblici e gli appaltatori che richiedono la conformità CSA e la qualifica cUL.
