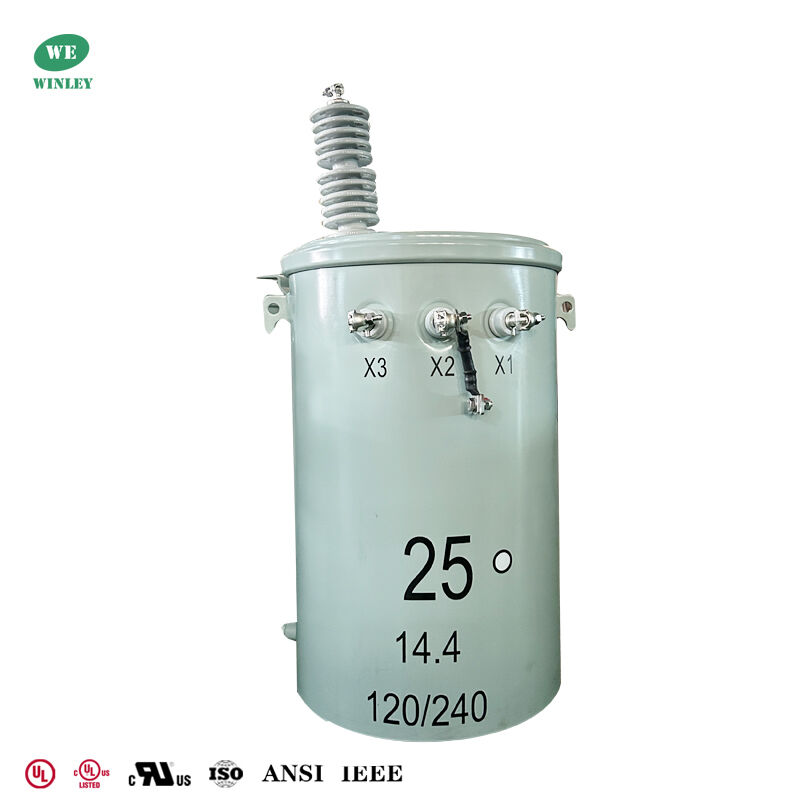

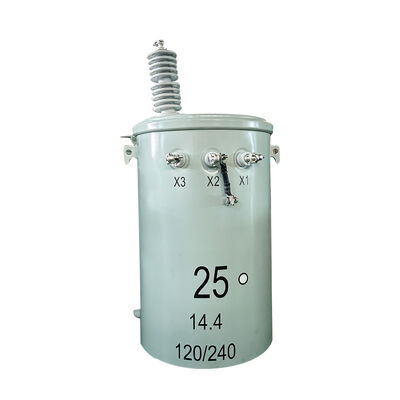

Trasformatore montato su palo

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard

Tutte le categorie

Trasformatore a tre fasi montato su una pad

Trasformatore monopaso montato su pad

trasformatore di sottostazione

Tipo asciutto trifase trasformatore

Trasformatore trifase di isolamento

Trasformatore di isolamento di UPS

Trasformatore medico di isolamento

Trasformatore industriale di controllo

Trasformatore di controllo di monofase

Trasformatore toroidale di isolamento

Trasformatore automatico trifase

Regolatore di tensione trifase

Reattore trifase

Contattaci

Mr. Steven

steven@winley-electric.com

86-18650108051

Contatta ora

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard

Marchio:	WINLEY
Numero di modello:	D-25/13.85
MOQ:	1 unità
prezzo:	$1000-$10000
Dettagli dell' imballaggio:	custodia in compensato
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

UL/cUL, CE, ISO

Tipo di trasformatore:

Trasformatore montato su palo

Tipo:

Tipo convenzionale

Capacità:

25 KVA

Tensione primaria:

13856GrdY/8000

Tensione secondaria:

120/240

Metodo di raffreddamento:

Materiale di avvolgimento:

Alluminio

Standard:

CSA C2.2-06/CSA 802

Capacità di alimentazione:

1000set/mese

Descrizione del prodotto

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard cUL Certified

Winley Electric’s 25 kVA single‑phase pole‑mounted transformer is a compact, rugged solution designed for Canadian overhead distribution needs. CUL certified to Canadian/North American standards and backed by a 30‑day delivery promise, this unit meets utilities’ and contractors’ requirements for reliability, code compliance, and fast turnaround.

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard 0

Winley Electric's pole-mounted transformer UL and CUL certificates

UL certification cUL certification

Key specifications

Type: Pole‑mounted (conventional)
Capacity: 25 kVA
Phase: Single‑phase
Primary voltage: 13,856 V GrdY/8,000 (Grounded Wye)
Secondary voltage: 120/240 V (additive polarity, vector group Ii6)
Primary bushing: 15 kV class, BIL 95 kV porcelain
Secondary terminal: (3) 1.2 kV class, BIL 30 kV 2‑hole spades
Tap changer: Off‑circuit, range ±2 × 2.5%
Cooling: ONAN
Frequency: 60 Hz
Insulation class: A (105 °C), Temp rise 65 K
Losses: No‑load 104 W; Load (85 °C) 377 W
Impedance: 1.5–3.0%
Windings: Aluminum/Aluminum; Core: Silicon steel
Insulation fluid: Mineral oil; Tank: Coated steel (Munsell 5BG grey)
Dimensions (approx.): 510 × 590 × 1100 mm; Weight ≈ 240 kg
Service: Outdoor, ≤1000 m altitude
Standards: CSA C22.2 (CSA C2.2‑06/CSA 802) — CUL certified

Technical drawings

25kva Pole Mounted Transformer oil immersed power transformer 13.85KV CSA C2.2-06 Standard 4

Benefits summary

CUL certified for Canadian acceptance and safety compliance
Industry‑leading 30‑day delivery to meet tight schedules and emergency needs
Compact, durable design for straightforward pole mounting and reduced labor time
Low losses and proven materials for efficient, long service life
Field‑ready terminals and off‑circuit taps for flexible voltage adjustment

Specifications

10kva-333kva Single-phase oil immersed transformer
Rated Cap acity(kVA)	High	Low Voltage(v)	Connection Symbol	Standard	Short-circuit impedance(%)	Efficiency
	Voltage(v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Production process
